Pulsador Plástico

Pulsadores plásticos-Pulsadores-Energía-Mando y señalización

Especificaciones

Características

Productos

Descargas

Especificaciones

Características

Productos

Código	Referencia	Descripción
LOV0405	LPCB6144	PULSADOR T/PLAST HONGO LPCB6144,SIN RETEN,40MM
LOV0406	LPCBL6144	PULSADOR T/PLAST HONGO LPCBL6144,ILUM,NO RETENC,NO PORTA,40MM
LOV0409	LPCB6344	PULSADOR T/PLAST HONGO LPCB6344 CON RETENCION ,40MM
LOV0410	LPCB6844	PULSADOR T/PLAST HONGO LPCB6844,CON LLAVE ,40MM
LOV0411	LPCB6164	PULSADOR T/PLASTICO HONGO LPCB6164,SIN RETENCION ,60MM

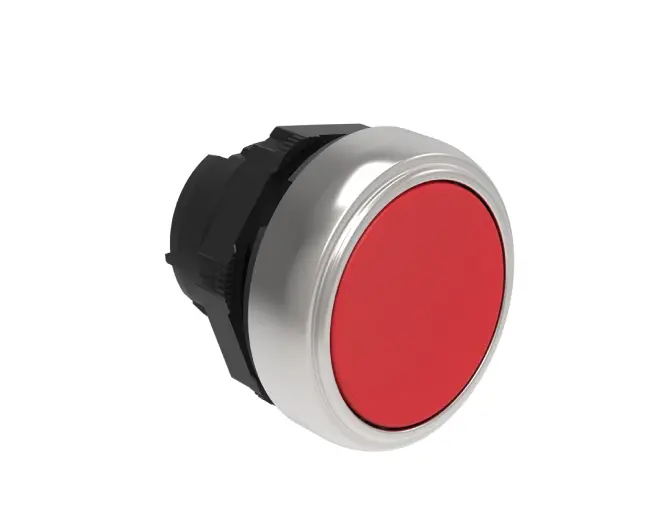

LOV0413	LPCB104	PULSADOR T/PLASTICO LPCB104,ROJO,SIN RETENCIÓN,RASANTE,22MM

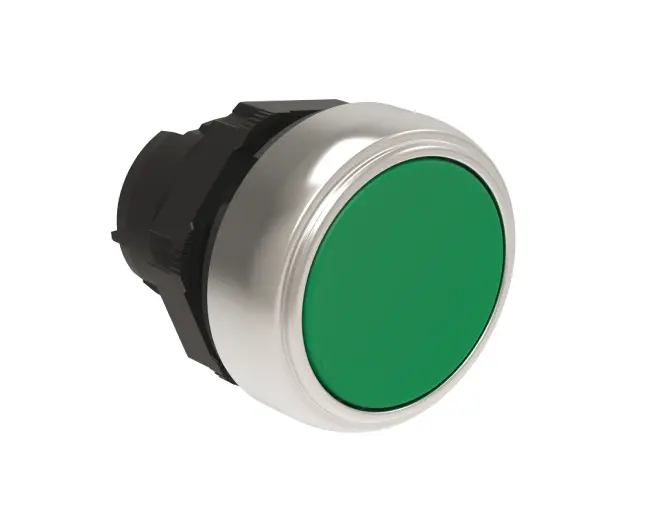

LOV0414	LPCB103	PULSADOR T/PLASTICO LPCB103,VERDE,SIN RETENCIÓN,RASANTE 22MM
LOV0415	LPCB102	PULSADOR T/PLASTICO LPCB102,NEGRO,SIN RETENCIÓN,RASANTE 22MM
LOV0416	LPCBL104	PULSADOR T/PLASTICO LUM.LPCBL104, ROJO,PORTALAMP 220VAC
LOV0417	LPCBL103	PULSADOR T/PLASTICO LUM.LPCBL103,VERDE,PORTALAMP 220VAC
LOV0418	LPCBL105	PULSADOR LUMINOSO T/P LPCBL105 (8LP2TBL105) AMARILLO,22M
LOV0762	LPCB6344	ACTUADOR PULSADOR HONGO LPCB6344 ,40MM
LOV0763	LPCB104	ACTUADOR PULSADOR LPCB104,RASANTE
LOV0764	LPCS320	ACTUADOR SELECTOR LLAVE LPCS320 2P,T
LOV0765	LPCS330	ACTUADOR SELECTOR LLAVE LPCS330,3P, T
LOV0766	LPCS120	ACTUADOR SELECTOR LPCS120,2P,T
LOV0767	LPCS130	ACTUADOR SELECTOR LPCS130,3P, T
LOV0768	LPCB6144	ACTUADOR PULSADOR HONGO SIN RETENCION LPCB6144,T
LOV0771	LPCB6844	ACTUADOR PULSADOR HONGO LLAVE LPCB6844,SIN RETENCION,T
LOV0774	LPCB103	ACTUADOR PULSADOR SIN RETENCION LPCB103, VERDE,T
LOV0775	LPCB102	ACTUADOR PULSADOR SIN RETENCION LPCB102, NEGRO,T
LOV0799	LPCS121	ACTUADOR SELECTOR LPCS121 NEGRO,2P C.RETORNO,PLATINUM
LOV0801	LPCS131	ACTUADOR SELECTOR LPCS131 NEGRO,3P,RET.CENTRO,PLATINUM

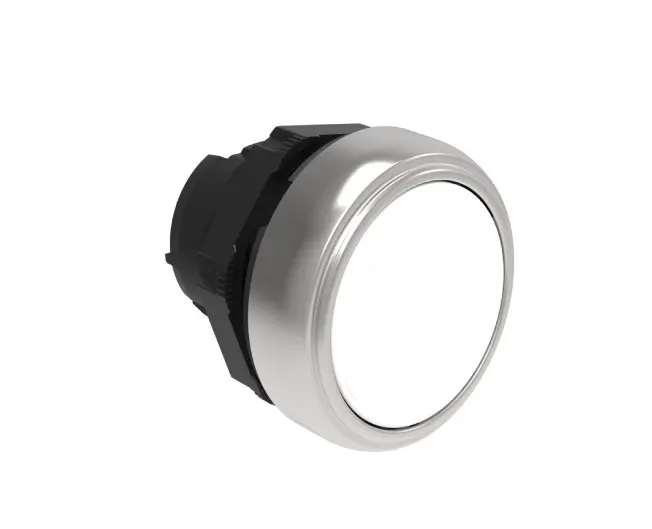

LOV0802	LPCB108	PULSADOR T/PLASTICO LPCB108,BLANCO,SIN RETENCIÓN,RASANTE 22MM
LOV0803	LPCB108	ACTUADOR PULSADOR LPCB108,SIN RETENCIÓN,BLANCO,PLATINUM
LOV0804	LPCBL106	PULSADOR T/PLASTICO LUM. LPCBL106,AZUL,SIN PORTALAMP,SIN RETEN
LOV0806	LPCB6744	PULSADOR T/PLAST HONGO LPCB6744,CON RETENCIÓN,40MM
LOV0807	LPCB6744	ACTUADOR PULSADOR HONGO LPCB6744,CON RETEN,40MM,PLATINUM
LOV0808	LPCQL104	PULSADOR T/PLASTICO LUM.LPCQL104,ROJO,CON RET,SIN PORTALAMP,RASANTE
LOV0810	LPCQL103	PULSADOR T/PLASTICO LUM.LPCQL103,VERDE,CON RET,SIN PORTALAMP,RASANTE
LOV0813	LPCQL105	PULSADOR T/PLASTICO LUM.LPCQL105,AMLL,CON RET,SIN PORTALAMP,RASANTE
LOV0815	LPCQL106	PULSADOR T/PLASTICO LUM.LPCQL106,AZUL,CON RET,SIN PORTALAMP,RASANTE
LOV0817	LPCBL6644	PULSADOR T/PLAST HONGO LPCBL6644,ILUM,CON RETENCIÓN,NO PORTA,40MM
LOV0819	LPCBL7223	PUL DOB T/P LUMI LPCBL7223,SIN RET V/R,I/O,RAS/SAL+1NA1NC
LOV0829	LPCQ104	PULSADOR T/PLASTICO LPCQ104,ROJO,CON RETENCIÓN,RASANTE
LOV0830	LPCQ104	ACTUADOR PULSADOR LPCQ104, ROJO,RETENCION,RASANTE,PLATINUM
LOV0831	LPCQ103	PULSADOR T/PLASTICO LPCQ103,VERDE,CON RETENCIÓN, RASANTE
LOV0832	LPCQ103	ACTUADOR PULSADOR LPCQ103,VERDE,RETENCION,RASANTE,PLATINUM
LOV0833	LPCQ102	PULSADOR T/PLASTICO LPCQ102,NEGRO,CON RETENCIÓN,RASANTE
LOV0834	LPCQ102	ACTUADOR PULSADOR LPCQ102,NEGRO,RETENCION,RASANTE,PLATINUM
LOV0835	LPCQ108	PULSADOR T/PLASTICO LPCQ108,BLANCO,CON RETENCION,RASANTE
LOV0836	LPCQ108	ACTUADOR PULSADOR LPCQ108,BLANCO,RETENCION,RASANTE,PLATINUM
LOV0837	LPCB7223	PUL DOB T/P LPCB7223,SIN RET V/R,I/O,RAS/SAL +1NA+NC
LOV0838	LPCB7223	ACTUADOR PUL DOB LPCB7223,SIN RET V/R,I/O,RAS/SAL, T/P
LOV0839	LPXAU100	PORTAETIQUETA LPXAU100 (SIN ETIQUETA)
LOV0840	LPXAU109	ETIQUETA PLATEADA LPXAU109,PLÁSTICA,PARA GRABAR
LOV0842	LPXAU167	CAPUCHÓN GOMA LPXAU167,P´PULSADOR TIPO HONGO,PLATINUM
LOV0843	LPXAU158	PROTECCIÓN CANDADO LPXAU158 PARA PULSADOR HONGO ?6-8mm
LOV0844	LPXAU115	DISCO PLÁSTICO 60MM LPXAU115,EMERGENCY STOP,PARA HONGO
LOV0845	LPXAU157	CAPUCHÓN GOMA LPXAU157,P´PULSADOR DOB Y TRIP PLATINUM
LOV0857	LPXAU137	CAPUCHÓN GOMA LPXAU137,P´PUL RASANTE-LUMINOSO PLATINUM
LOV0888	LPCBL104	PULSADOR T/PLASTICO LUM. LPCBL104,ROJO,SIN PORTALAMP,SIN RETEN
LOV0889	LPCBL103	PULSADOR T/PLASTICO LUM. LPCBL103,VERDE,SIN PORTALAMP,SIN RETEN
LOV0890	LPCBL105	PULSADOR T/PLASTICO LUM. LPCBL105,AMARILLO,SIN PORTALAMP SIN RETEN
LOV0891	LPCBL6144	PULSADOR T/PLASTICO HONGO LPCBL6144,ROJ,ILUM,NO RETENC,40MM,NO PORTALAMP
LOV1016	LPCB104SC	PULSADOR T/PLASTICO LPCB104SC,ROJO,SIN RETEN,RASANTE,SPRING CLAMP
LOV1017	LPCB103SC	PULSADOR T/PLASTICO LPCB103SC,VERDE,SIN RETEN,RASANTE,SPRING CLAMP
LOV1018	LPCB102SC	PULSADOR T/PLASTICO LPCB102SC,NEGRO,SIN RETEN,RASANTE,SPRING CLAMP
LOV1019	LPCB108SC	PULSADOR T/PLASTICO LPCB108SC,BLANCO,SIN RETEN,RASANTE,SPRING CLAMP
MOL0986	M22-DR-S-X0/K10	PULSADOR M22-DR-S-X0/K10 (CON/SIN RETENCION PROGRAMABLE) M22
MOL0987	M22-DR-R-X0/K01	PULSADOR M22-DR-R-X0/K01 ROJO (CON/SIN RETENCION PROGRAMABLE
MOL0988	M22-D-S-X0/K10	PULSADOR M22-D-S-X0/K10 SIN RETENCION, NEGRO
MOL0989	M22-D-R-X0/K01	PULSADOR M22-D-R-X0/K01, SIN RETENCION, ROJO
MOL0990	M22-DRL-Y-K10	PULSADOR M22-DRL-Y-K10 ILUMIN,AMLLO,CON/SIN RETENCION
MOL0991	M22-DRL-R-K01	PULSADOR M22-DRL-R-K01 ILUMIN,ROJO,CON/SIN RETENCION
MOL0992	M22-DRP-R-XO/K01	PULSADOR M22-DRP-R-XO/K01 HONGO CON/SIN RETENCION PROGRAMABL
MOL0993	M22-DDL-GR-X1/X0/K11	PULSADOR M22-DDL-GR-X1/X0/K11 DOBLE ILUMINADO (NO INCLUYE LE
MOL0994	M22-PV/K01	PULSADOR M22-PV/K 01, EMERG. PARA M22-PV/K01
MOL0995	M22-PVL/K01	PULSADOR M22-PVL/K01 EMERG. ILUMIN M22-PVL/K01
MOL0996	M22-PVS/K01	PULSADOR M22-PVS/K01 EMERG CON LLAVE M22-PVS/K01
MOL0997	M22-DR-G-K10	PULSADOR M22-DR-G-K10 VERDE (CON/SIN RETENCION PROGRAMABL
MOL0998	M22-D-G-K10	PULSADOR M22-D-G-K10 SIN RETENCION, VERDE
MOL0999	M22-DRL-G-K10	PULSADOR M22-DRL-G-K10 ILUMIN,VERDE,CON/SIN RETENCION
MOL1000	M22-DRL-B-K10	PULSADOR M22-DRL-B-K10 ILUMIN,AZUL,CON/SIN RETENCION
MOL1001	M22-PVT/K01	PULSADOR M22-PVT/K01 EMERG POR GIRO,HALAR,1NC
MOL1002	M22-PVLT/K01	PULSADOR M22-PVLT/K01 EMERG POR GIRO ILUMIN,HALAR, 1NC
MOL1549	M22-DR-W/K10	PULSADOR M22-DR-W/K10, BCO.(CON/SIN RETENC PROGRAM) M22
MOL1550	M22-D-W/K10	PULSADOR M22-D-W/K10 SIN RETENCION BLANCO
MOL1551	M22-DRL-W/K10	PULSADOR M22-DRL-W/K10 ILUMIN,BLANCO,CON/SIN RETENCION

Descargas

Especificaciones

– Se admite cualquier posición de montaje
– Condiciones ambientales:
• temperatura de empleo: -25…+70°C
• temperatura de almacenamiento: -40…+85°C
– Grado de protección:
• según IEC/EN: IP66, IP67 e IP69K
• según UL: type 1, 2, 3R, 4, 4X, 12, 12K
Materiales
Cuerpo del pulsador en zamak.
Partes plásticas en poliamida.”
Fuerza de accionamiento: <0,5kg (actuador)
Vida mecánica:
– pulsadores de impulso: 5.000.000 ciclos
– pulsadores-interruptores: 500.000 ciclos
Base de fijación
La fijación de la base a la superficie de montaje se realiza mediante 2 tornillos incorporados a la base (Tmax = 0,7Nm/6,1lb.in). Los actuadores se encajan en la base de fijación con una simple rotación.
Los contactos se montan a presión en la base de fijación también dentro de la tapa de las botoneras LPZ… Pueden montarse hasta 6 contactos: 2 a la izquierda, 2 en el centro y 2 a la derecha; hasta 3 contactos por actuador si se montan en las botoneras LPZ. Estos actuadores se entregan de serie con el accionador para contactos centrales ya montado.
Homologaciones y conformidad
Homologaciones: cULus, EAC, RINA.
Conforme con normas: IEC/EN/BS 60947-1,
IEC/EN/BS 60947-5-1, UL508, CSA C22.2 n° 14

Carasteristicas

Los pulsadores están compuestos por un interruptor interno que se activa al presionar el botón, cerrando un circuito eléctrico y permitiendo que la corriente fluya. Estos pulsadores se utilizan comúnmente en sistemas de control y automatización, proporcionando una forma conveniente de iniciar o detener procesos eléctricos. Vienen en una variedad de formas y tamaños.
