– Se admite cualquier posición de montaje
– Condiciones ambientales:
• temperatura de empleo: -25…+70°C
• temperatura de almacenamiento: -40…+85°C
– Grado de protección:
• según IEC/EN: IP66, IP67 e IP69K
• según UL: type 1, 2, 3R, 4, 4X, 12, 12K
Materiales
Cuerpo del pulsador en zamak.
Partes plásticas en poliamida.”
Fuerza de accionamiento: <0,5kg (actuador)
Vida mecánica:
– pulsadores de impulso: 5.000.000 ciclos
– pulsadores-interruptores: 500.000 ciclos
Base de fijación
La fijación de la base a la superficie de montaje se realiza mediante 2 tornillos incorporados a la base (Tmax = 0,7Nm/6,1lb.in). Los actuadores se encajan en la base de fijación con una simple rotación.
Los contactos se montan a presión en la base de fijación también dentro de la tapa de las botoneras LPZ… Pueden montarse hasta 6 contactos: 2 a la izquierda, 2 en el centro y 2 a la derecha; hasta 3 contactos por actuador si se montan en las botoneras LPZ. Estos actuadores se entregan de serie con el accionador para contactos centrales ya montado.
Homologaciones y conformidad
Homologaciones: cULus, EAC, RINA.
Conforme con normas: IEC/EN/BS 60947-1,
IEC/EN/BS 60947-5-1, UL508, CSA C22.2 n° 14.
La versión metálica de Ø22mm, es robusta y resistente a los golpes; y la versión metálica a ras del panel de Ø30mm, con un diseño moderno y cautivador. Gracias al alto grado de protección de los operadores (IP66, IP67, P69K y Tipo 4X según UL) y a la temperatura de funcionamiento (de -25 ° C a + 70 ° C), son ideales para aplicaciones de cualquier condición ambiental (p. ej. paneles expuestos al sol, instalados en zonas marinas, sometidos a frecuentes ciclos de lavado a alta presión). Además, la extrema modularidad y estandarización de operadores, contactos auxiliares, elementos luminosos LED y accesorios, facilita la gestión de códigos en el almacén, permitiendo la creación de numerosas combinaciones.
Código | Referencia | Descripción |
---|---|---|
LOV0402 | 8 LM2T B104 | PULSADOR METALICO 8 LM2TB104, ROJO,RASANTE, 22MM |
LOV0403 | 8 LM2T B103 | PULSADOR METALICO 8 LM2TB103,VERDE RASANTE 22MM |
LOV0404 | 8 LM2T B102 | PULSADOR METALICO 8 LM2TB102, NEGRO RASANTE 22MM |
LOV0407 | 8 LM2T B6144 | PULSADOR METALICO 8 LM2TB6144 40MM, HONGO SIN RETENCION |
LOV0412 | 8 LM2T BL7123 | PULSADOR DOBLE METALICO 8 LM2TBL7123 22MM, ROJO/VERDE |

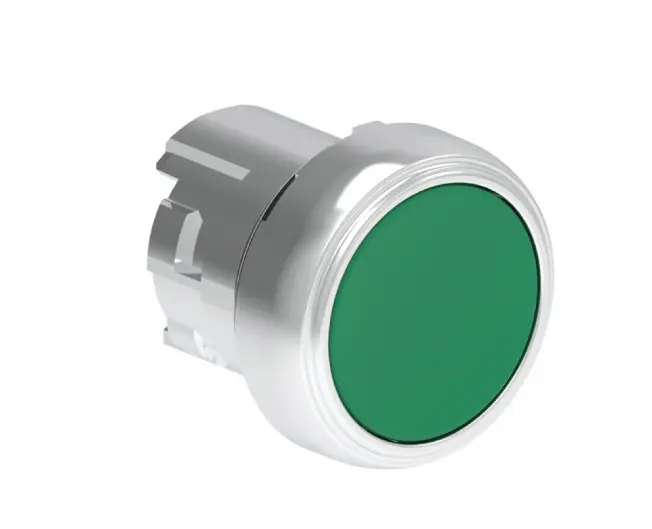

LOV1337 | LPSB-103 | PULSADOR LPSB-103 VERDE METALICO + BLOQUE DE CONTACTO NA |
LOV1338 | LPSB-104 | PULSADOR LPSB-104 ROJO METALICO + BLOQUE DE CONTACTO NC |

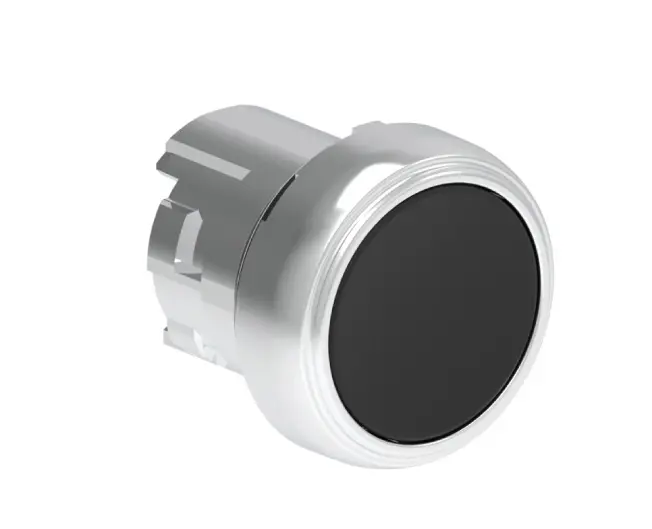

LOV1339 | LPSB-102 | PULSADOR LPSB-102 NEGRO METALICO + BLOQUE DE CONTACTO NA |

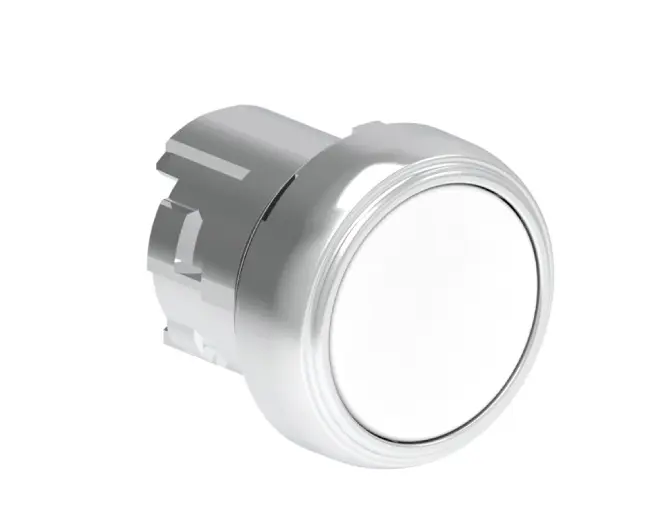

LOV1340 | LPSB-108 | PULSADOR LPSB-108 BLANCO METALICO + BLOQUE DE CONTACTO NA |
LOV1341 | LPSB-6144 | PULSADOR LPSB-6144 ROJO TIPO HONGO METALICO SIN RETENCIÓN 40 MM + BLOQUE N.C. |
LOV1342 | LPSB-6744 | PULSADOR LPSB-6744 ROJO TIPO HONGO METALICO CON RETENCION DESBLOQUEO POR TRACCIÓN 40 MM + BLOQUE N.C. |
LOV1343 | LPSB-6644 | PULSADOR LPSB-6644 ROJO TIPO HONGO METALICO CON RETENCION DESBLOQUEO POR ROTACIÓN 40 MM + BLOQUE N.C. |
LOV1344 | LPSB-6844 | PULSADOR LPSB-6844 ROJO TIPO HONGO METALICO CON RETENCION DESBLOQUEO POR LLAVE 40 MM + BLOQUE N.C. |
LOV1351 | LPSB-7123 | PULSADOR DOBLE METÁLICO LPSB-7123 SIN RETENCIÓN VERDE/ROJO I/O + BLOQUES DE CONTACTOS NA + NC |
LOV1353 | LPSBL-103 | PULSADOR LUMINOSO LPSBL-103 VERDE METALICO + BLOQUE DE CONTACTO NA |
LOV1354 | LPSBL-104 | PULSADOR LUMINOSO LPSBL-104 ROJO METALICO + BLOQUE DE CONTACTO NC |
LOV1355 | LPSBL-105 | PULSADOR LUMINOSO LPSBL-105 AMARILLO METALICO + BLOQUE DE CONTACTO NA |
LOV1356 | LPSBL-107 | PULSADOR LUMINOSO LPSBL-107 TRANSPARENTE METALICO + BLOQUE DE CONTACTO NA |
LOV1361 | LPSBL-7123 | PULSADOR DOBLE METÁLICO LUMINOSO SIN RETENCIÓN LPSBL-7123 VERDE/ROJO I/O + BLOQUES DE CONTACTOS NA + NC |
LOV1371 | LPFB-103 | PULSADOR VERDE METALICO PLANO LPFB-103 30MM + BLOQUE DE CONTACTO NA |
LOV1372 | LPFB-104 | PULSADOR ROJO METALICO PLANO LPFB-104 30MM + BLOQUE DE CONTACTO NC |
LOV1373 | LPFB-105 | PULSADO AMARILLO METALICO PLANO LPFB-105 30MM + BLOQUE DE CONTACTO NA |
LOV1374 | LPFB-102 | PULSADO NEGRO METALICO PLANO LPFB-102 30MM + BLOQUE DE CONTACTO NA |
– Se admite cualquier posición de montaje
– Condiciones ambientales:
• temperatura de empleo: -25…+70°C
• temperatura de almacenamiento: -40…+85°C
– Grado de protección:
• según IEC/EN: IP66, IP67 e IP69K
• según UL: type 1, 2, 3R, 4, 4X, 12, 12K
Materiales
Cuerpo del pulsador en zamak.
Partes plásticas en poliamida.”
Fuerza de accionamiento: <0,5kg (actuador)
Vida mecánica:
– pulsadores de impulso: 5.000.000 ciclos
– pulsadores-interruptores: 500.000 ciclos
Base de fijación
La fijación de la base a la superficie de montaje se realiza mediante 2 tornillos incorporados a la base (Tmax = 0,7Nm/6,1lb.in). Los actuadores se encajan en la base de fijación con una simple rotación.
Los contactos se montan a presión en la base de fijación también dentro de la tapa de las botoneras LPZ… Pueden montarse hasta 6 contactos: 2 a la izquierda, 2 en el centro y 2 a la derecha; hasta 3 contactos por actuador si se montan en las botoneras LPZ. Estos actuadores se entregan de serie con el accionador para contactos centrales ya montado.
Homologaciones y conformidad
Homologaciones: cULus, EAC, RINA.
Conforme con normas: IEC/EN/BS 60947-1,
IEC/EN/BS 60947-5-1, UL508, CSA C22.2 n° 14.
La versión metálica de Ø22mm, es robusta y resistente a los golpes; y la versión metálica a ras del panel de Ø30mm, con un diseño moderno y cautivador. Gracias al alto grado de protección de los operadores (IP66, IP67, P69K y Tipo 4X según UL) y a la temperatura de funcionamiento (de -25 ° C a + 70 ° C), son ideales para aplicaciones de cualquier condición ambiental (p. ej. paneles expuestos al sol, instalados en zonas marinas, sometidos a frecuentes ciclos de lavado a alta presión). Además, la extrema modularidad y estandarización de operadores, contactos auxiliares, elementos luminosos LED y accesorios, facilita la gestión de códigos en el almacén, permitiendo la creación de numerosas combinaciones.
Código | Referencia | Descripción |
---|---|---|
LOV0402 | 8 LM2T B104 | PULSADOR METALICO 8 LM2TB104, ROJO,RASANTE, 22MM |
LOV0403 | 8 LM2T B103 | PULSADOR METALICO 8 LM2TB103,VERDE RASANTE 22MM |
LOV0404 | 8 LM2T B102 | PULSADOR METALICO 8 LM2TB102, NEGRO RASANTE 22MM |
LOV0407 | 8 LM2T B6144 | PULSADOR METALICO 8 LM2TB6144 40MM, HONGO SIN RETENCION |
LOV0412 | 8 LM2T BL7123 | PULSADOR DOBLE METALICO 8 LM2TBL7123 22MM, ROJO/VERDE |
LOV1337 | LPSB-103 | PULSADOR LPSB-103 VERDE METALICO + BLOQUE DE CONTACTO NA |
LOV1338 | LPSB-104 | PULSADOR LPSB-104 ROJO METALICO + BLOQUE DE CONTACTO NC |
LOV1339 | LPSB-102 | PULSADOR LPSB-102 NEGRO METALICO + BLOQUE DE CONTACTO NA |
LOV1340 | LPSB-108 | PULSADOR LPSB-108 BLANCO METALICO + BLOQUE DE CONTACTO NA |
LOV1341 | LPSB-6144 | PULSADOR LPSB-6144 ROJO TIPO HONGO METALICO SIN RETENCIÓN 40 MM + BLOQUE N.C. |
LOV1342 | LPSB-6744 | PULSADOR LPSB-6744 ROJO TIPO HONGO METALICO CON RETENCION DESBLOQUEO POR TRACCIÓN 40 MM + BLOQUE N.C. |
LOV1343 | LPSB-6644 | PULSADOR LPSB-6644 ROJO TIPO HONGO METALICO CON RETENCION DESBLOQUEO POR ROTACIÓN 40 MM + BLOQUE N.C. |
LOV1344 | LPSB-6844 | PULSADOR LPSB-6844 ROJO TIPO HONGO METALICO CON RETENCION DESBLOQUEO POR LLAVE 40 MM + BLOQUE N.C. |
LOV1351 | LPSB-7123 | PULSADOR DOBLE METÁLICO LPSB-7123 SIN RETENCIÓN VERDE/ROJO I/O + BLOQUES DE CONTACTOS NA + NC |
LOV1353 | LPSBL-103 | PULSADOR LUMINOSO LPSBL-103 VERDE METALICO + BLOQUE DE CONTACTO NA |
LOV1354 | LPSBL-104 | PULSADOR LUMINOSO LPSBL-104 ROJO METALICO + BLOQUE DE CONTACTO NC |
LOV1355 | LPSBL-105 | PULSADOR LUMINOSO LPSBL-105 AMARILLO METALICO + BLOQUE DE CONTACTO NA |
LOV1356 | LPSBL-107 | PULSADOR LUMINOSO LPSBL-107 TRANSPARENTE METALICO + BLOQUE DE CONTACTO NA |
LOV1361 | LPSBL-7123 | PULSADOR DOBLE METÁLICO LUMINOSO SIN RETENCIÓN LPSBL-7123 VERDE/ROJO I/O + BLOQUES DE CONTACTOS NA + NC |
LOV1371 | LPFB-103 | PULSADOR VERDE METALICO PLANO LPFB-103 30MM + BLOQUE DE CONTACTO NA |
LOV1372 | LPFB-104 | PULSADOR ROJO METALICO PLANO LPFB-104 30MM + BLOQUE DE CONTACTO NC |
LOV1373 | LPFB-105 | PULSADO AMARILLO METALICO PLANO LPFB-105 30MM + BLOQUE DE CONTACTO NA |
LOV1374 | LPFB-102 | PULSADO NEGRO METALICO PLANO LPFB-102 30MM + BLOQUE DE CONTACTO NA |
