Programe sus arrancadores suaves en cuatro simples pasos

Programe sus arrancadores suaves en cuatro simples pasos



Simplicidad

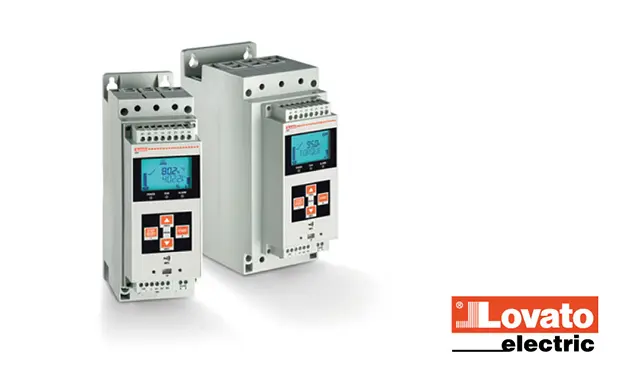

La nueva serie de arrancadores estáticos ADXL está equipada con pantalla LCD retro iluminada con iconos y conectividad NFC para una rápida y fácil configuración, incluso desde smartphone o tableta. Los arrancadores estáticos ADXL son ideales para un simple “plug and play” gracias a su asistente de instalación para aplicaciones y también para aplicaciones que precisan de un alto rendimiento de control y protección durante el arranque del motor y su funcionamiento

Eficiencia

Dos fases controladas durante la fase de arranque y parada combinada con el control de par durante la operación reducen la disipación térmica. Después del arranque, el arrancador estático cierra los contactos internos de by-pass para minimizar el consumo de energía.

Seguridad

Los arrancadores estáticos ADXL llevan integradas funciones de protección de motor y del propio arrancador. También permite monitorizar la temperatura del motor así como su propia temperatura interna, con el fin de proteger sus dispositivos SCR contra sobre temperaturas. La protección de sobre temperatura de motor también puede realizarse mediante un sensor de temperatura tipo PTC externo.

Auto Ajuste

Al alimentar, el arrancador estático un asistente para simplificar la configuración. Los usuarios pueden configurar los arrancadores estáticos en 4simples pasos:

1. Idioma: el usuario puede seleccionar su idioma preferido para mostrar los textos en pantalla. Idiomas disponibles: inglés, italiano, francés, español, portugués y alemán.

2. Tamaño de motor: la corriente nominal de motor puede ajustarse entre un 50 y un 100% del tamaño del arrancador estático.

3. Tipo de aplicación: se proporcionan configuraciones por defecto para las aplicaciones más comunes: bombas centrífugas, bombas contra incendios, cintas transportadoras, ventiladores, mezcladoras y genérico. Si el usuario selecciona una configuración por defecto, el arrancador estático actualiza automáticamente sus parámetros de acuerdo con la aplicación seleccionada.

4. Tipo de arranque: dependiendo de la carga del motor, la misma aplicación puede ser estándar o de carga pesada. Los arrancadores estáticos ADXL se adaptan automáticamente al arranque y parada del motor con 3 niveles de carga (estándar, pesada y ligera) y ajusta los parámetros de acuerdo con la elección del usuario.

Los usuarios expertos pueden personalizar ajustes con el menú completo de parámetros.

Programación

Los arrancadores estáticos de la serie ADXL están equipados con tecnología NFC para simplificar el procedimiento de ajuste de parámetros. Mediante un smartphone o tableta y la App LOVATO NFC, los usuarios pueden descargar, guardar y editar parámetros incluso con el arrancador estático desconectado.

El frontal del arrancador estático incorpora un puerto óptico compatible con la llave CX01 para conexión PC con el software XPRESS o con la llave CX02 para conexión Wi-Fi a PC o a la App SAM1.

Interfaz de usuario

Un display LCD retroiluminado con iconos especialmente diseñado para presentar los datos al usuario de forma clara e inmediata.

– Mensajes de alarma en 6 idiomas (ENGITA-FRA-SPA-POR-DEU);

– 6 iconos para ajustes por defecto: bombas centrifugas, bombas contra incendios, cintas, ventiladores, mezcladoras y genérico.

– Dos barras gráficas muestran la temperatura del motor y la de los tiristores del arrancador estático

– Dos secciones alfanuméricas muestran mensajes y medidas.

– Una barra de estado muestra la situación del arrancador estático: arranque, bypass, parada, alarma, etc.

Contraseña

El acceso a los parámetros del arrancador suave puede protegerse por contraseñas personalizables. Hay dos niveles de acceso: básico y avanzado.

La comunicación por el puerto serie también puede bloquearse utilizando una contraseña de control remoto.

Comunicaciones RS485 y teclado remoto

Toda la serie de arrancadores ADXL viene equipada con una ranura para una expansión tipo EXC 1042 MiniCard para comunicaciones RS485.

El puerto RS485 puede emplearse para conectar el teclado remoto EXC RDU1 y visualizar así medidas en la puerta del cuadro de control.

Supervisión y control

Gracias al módulo de comunicación RS485 opcional EXC 1042, compatible con el software de supervisión y gestión de energía y con el software de configuración y control remoto, los usuarios pueden tener todos los valores del arrancador estático bajo control constante y editar también los parámetros de configuración. También permite configurar el arrancador estático de forma rápida desde un PC, evitando posibles errores de parametrización.

El ajuste de parámetros de arrancadores estáticos ADXL también se pueden guardar en el PC y cargar rápidamente a otro dispositivo que necesite la misma configuración.
Las siguientes operaciones son posibles:

– Visualización gráfica y numérica de medidas y estados del arrancador estático.

– Acceso a todos los parámetros de configuración.

– Guardar / cargar parámetros.

– Realza de los valores cambiados.

– Restaurar valores por defecto.

El software permite el control remoto y la supervisión de los arrancadores estáticos.

La organización y funciones del software se realizan mediante bases de datos relacionales.

SQL, y los datos pueden ser consultados con los navegadores más populares.

El sistema es muy versátil y al mismo tiempo accesible a un gran número de usuarios a través de una intranet, VPN o Internet.

Características generales

– Display LCD retro iluminado

– Textos disponibles en 6 idiomas (ENG-ITA-FRA-ESP-POR-DEU).

– Corriente nominal IEC Ie desde 30 hasta 320A.

– Potencia de motor nominal IEC 15…160kW(400VAC) y 18.5…200kW (500VAC).

– Rampa de arranque de par o tensión.

– Kick start.

– Corriente máxima de arranque.

– Parada libre o controlada.

– Arranque secuencial hasta 4 motores.

– Relé de bypass integrado.

– Puerto óptico para programar, descargar datos y diagnósticos mediante el software y la APP.

– Tecnología NFC para parametrizar mediante la APP.

– Comunicación RS485 con tarjeta opcional (EXC 1042).

– Protocolos de comunicación Modbus-ASCII y Modbus-RTU.

– Software de supervisión y control remoto.

Características operativas

– Control de dos fases.

– Tensión de entrada: 208…600VAC ±10%.

– Frecuencia de trabajo: 50/60 Hz ±10% auto configurable.

– Alimentación auxiliar 100…240VAC.

– LED de señalización: Alimentación dentro de límites, señalización de fase de arranque o bypass, alarma.

– Tres salidas programables 1 contacto conmutado, 2 contactos normalmente abiertos.

– Dos entradas digitales programables.

– Una entrada digital programable, que puede emplearse como entrada de PTC (opcional).

Certificaciones y conformidades

Homologaciones obtenidas:
– cULus, EAC.

Conforme a las normativas:
– IEC/EN 60947-1, IEC/EN 60947-4-2, UL508,
– CSA C22.2 n° 14.
