Un contactor es un dispositivo de conmutación electromecánico operado por un electroimán capaz de generar, transportar y cortar corrientes. Este se utiliza para tener un control remoto o un control automático de cargas eléctricas.
¿Qué puede hacer un contactor lovato de la serie BF?
Un contactor puede encender y apagar varios tipos de cargas eléctricas como: motores, lámparas, resistencias, transformadores, condensadores (hay contactores específicos disponibles para este tipo de carga), inductancias, arrancador suave (como conexión de línea o derivación), accionamientos por motor (lado de línea o de carga), líneas (frecuentemente utilizadas en (sistemas) de cambio, grandes electroimanes, sistemas fotovoltaicos en el lado AC o DC, diferentes tipos de cargas CC, entre otras cargas eléctricas.
Beneficios y características de los Contactores BF Lovato
En LOVATO ofrecemos una amplia gama de contactores tripolares desde 6A hasta 630A (AC-3). Estos contactores pueden ser controlados con bobinas de diferentes niveles de tensión, entre ellas tenemos 24V, 110V, 220V y 440V.
● CONTACTORES DE 45mm DE ANCHO
Hasta 38A en AC3 (18,5kW) en tan solo 45mm de ancho, una ventaja significativa para la preparación de los cuadros eléctricos.
● CONTACTORES DE 55mm DE ANCHO
Hasta 95A en AC3 (45kW) en tan solo 55mm de ancho.
● CONTACTORES DE 75mm DE ANCHO
Hasta 150A en AC3 (75kW) en tan solo 75mm de ancho.
● BOBINA DE 4 TERMINALES
Con los contactores BF09…BF150 es posible conectar los cables a la bobina tanto por la parte superior como por la parte inferior del contactor
● BOBINA ELECTRÓNICA
Los contactores de 40 a 150A en AC3 pueden dotarse de bobina electrónica AC/DC de amplio rango de funcionamiento. Por ejemplo, única bobina AC/DC 100…250V. Asimismo, ofrecen bajo consumo en servicio y sin vibraciones, incluso en caso de tensiones anómalas.
● FILTRO ANTIPARÁSITOS INCORPORADO
Los contactores serie BF de hasta 150A en AC3 con tensiones estándar en DC o AC/DC tienen el filtro antiparásito incorporado.
● BAJO CONSUMO DE LAS BOBINAS EN DC
Los contactores tipo BF…L se caracterizan por el bajo consumo, equivalente a 2,4W. Por esta característica técnica se pueden utilizar para el control directo desde PLC.
● BOBINAS CON AMPLIO RANGO DE EMPLEO
Los contactores tipo BF…D están equipados con bobina DC de amplio rango de empleo, por lo que son muy útiles en caso de instalaciones sujetas a cambios bruscos de tensión (por ejemplo, en equipos para tracción ferroviaria).
● APLICACIONES FERROVIARIAS
Gracias a su conformidad con las normas IEC 61373 (choques y vibraciones) y 45545 (reacción al fuego), los contactores LOVATO Electric son ideales en las aplicaciones ferroviarias.
● APLICACIONES DOMÉSTICAS Y COMERCIALES
Los materiales plásticos de los contactores son conformes con la norma EN 60335 aplicada generalmente en el sector del equipamiento para la industria alimentaria y la restauración profesional.
● APLICACIONES FOTOVOLTAICAS
Los contactores LOVATO Electric son aptos para las distintas secciones que componen las instalaciones fotovoltaicas. En particular, hay contactores específicos para el uso hasta 1000VDC.
● FIJACIÓN EN GUÍA DIN 35MM
Las operaciones de montaje y desmontaje del contactor en la guía DIN se hacen con una simple presión del contactor, sin necesidad de herramientas.

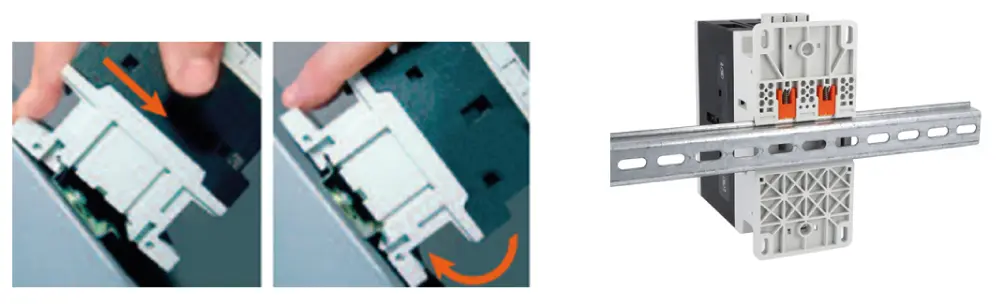

● PIEZA ANTIDESLIZAMIENTO SOBRE GUÍA DIN
Los contactores de BF09… a BF150… presentan una pieza de goma que impide el deslizamiento de los contactores, incluso en caso de que la guía DIN esté montada en posición vertical o fuera de tolerancia
● MONTAJE A PRESIÓN
El montaje y desmontaje de los contactos auxiliares adicionales y de los accesorios en los contactores son operaciones fáciles y veloces que no requieren el uso de herramientas; así como la sustitución de la bobina en los contactores BF09…BF38 en AC.
● CUARTO POLO LATERAL ADICIONAL
Para las versiones de 45A a 165A AC1, es posible añadir un cuarto polo lateral de potencia al contactor tripolar.
● ENCLAVAMIENTO MECÁNICO
Disponemos de varias versiones de enclavamientos mecánicos. Uno de los tipos se incorpora en los contactores de 9 a 38A AC3 sin aumentar su tamaño. Pueden tener incorporados también los contactos para el enclavamiento eléctrico. La posición de montaje puede ser lateral o arriba de los contactores.
● DOBLE BORNERO
Los contactores de 40 a 150A en AC3 constan de doble bornero para facilitar el acceso a los cables de potencia. Se realiza de forma muy simple los arrancadores estrella-triángulo, teleinversores, teleconmutadores y la alimentación de varios contactores en paralelo op0’¿’
INNOVACIÓN CONTINUA…

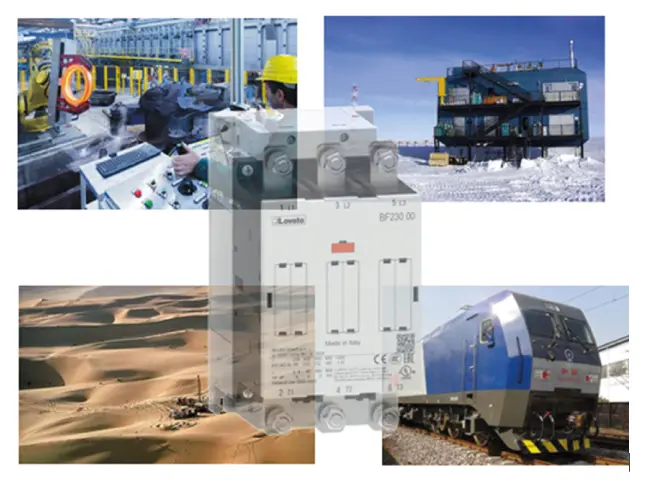

NUEVOS RANGOS BF160E…BF230E
● BOBINA AC/DC DE CONTROL ELECTRÓNICO – Amplio rango de funcionamiento: por ejemplo, una sola bobina para el rango 100…250VAC/DC – Bajo consumo en conexión y en servicio – Sin vibraciones en caso de tensiones anómalas, gracias al control electrónico de la bobina – Filtro antiparásitos incorporado
● DIMENSIONES COMPACTAS – Contactores tripolares de 105mm para corrientes de hasta 230A AC3 – 350A AC1 – Contactores tetrapolares de 140mm para corrientes de hasta 350A AC1 – Misma anchura que la de las cajas de interruptores de corriente equivalente.
● VISUALIZACIÓN FRONTAL DEL ESTADO DE LOS CONTACTOS
Un indicador mecánico que permite controlar el estado de los contactos con facilidad.
● TERMINALES DE POTENCIA ALTOS, PARA UN CABLEADO FÁCIL Y SEGURO
Terminales altos para garantizar una segura distancia de aislamiento del panel en caso de cableado con terminales dobles o barras de conexión para paralelo o inversión.
● CONTACTOS AUXILIARES DE MONTAJE LATERAL
Útiles en caso de que la ocupación de profundidad en el cuadro pueda resultar crítica.
● CONTACTOS AUXILIARES DE MONTAJE FRONTAL
Se pueden montar hasta 6 contactos auxiliares NO o NC, con terminales de tornillo, sin aumentar las dimensiones laterales.
● FÁCIL SUSTITUCIÓN DE LA BOBINA Y DE LOS CONTACTOS DE POTENCIA
● ENCLAVAMIENTO MECÁNICO
● Adecuado para temperaturas extremas – Temperatura de funcionamiento -40…+70 oC – Temperatura de almacenamiento -50…+80 oC
● Cumple con las normas: IEC/EN/BS 60947-1 IEC/EN/BS 60947-4-1, IEC61373, EN45545, UL508, CSA C22.2 n° 14; UL 60947-1, UL 60947-4-1, CSA C22.2 n° 60947-1, CSA C22.2 n°60947-4-1.
● Certificaciones obtenidas: cULus
