Nuevos analizadores de potencia y sistema de medida multicircuito, una revolución para las aplicaciones de monitoreo de energía

Nuevos analizadores de potencia y sistema de medida multicircuito, una revolución para las aplicaciones de monitoreo de energía

LOVATO Electric presenta dos nuevas e importantes soluciones para la gestión y el control de la energía:

una nueva generación de analizadores de red con pantalla LCD a color de pantalla ancha y EASY-BRANCH, el innovador sistema de medición multicircuito diseñado para el cableado rápido y sencillo de paneles eléctricos con múltiples puntos de medición . Estas dos nuevas soluciones anuncian un nuevo enfoque para la gestión de la energía: un sistema totalmente conectado, centralizado y muy simplificado.

nuevos-analizadores-de-potencia-y-sistema-de-medida-multicircuito-una-revolucion-para-las-aplicaciones-de-monitoreo-de-energia-1

El corazón del sistema es la nueva serie de analizadores de redes DMG. La gran pantalla LCD panorámica a color (4,3″) garantiza una lectura clara y legible de los parámetros de análisis de la red, manteniendo el formato de perforación clásico (92×92 mm) para asegurar una compatibilidad perfecta con las soluciones de panel frontal estándar. Las medidas se muestran en forma de gráficos de onda, diagramas polares y espectros armónicos de hasta el orden 63, brindando así todo lo necesario para analizar el estado del sistema.

Una de las características sobresalientes de la serie DMG es la programación inteligente. La tecnología NFC permite configurar y establecer parámetros, incluso cuando el dispositivo no está encendido: simplemente descargue la aplicación LOVATO NFC en su dispositivo inteligente desde Google Play Store (Android) o AppStore (iOS). Todos los parámetros se pueden configurar y ajustar utilizando nuestro software.

nuevos-analizadores-de-potencia-y-sistema-de-medida-multicircuito-una-revolucion-para-las-aplicaciones-de-monitoreo-de-energia-2

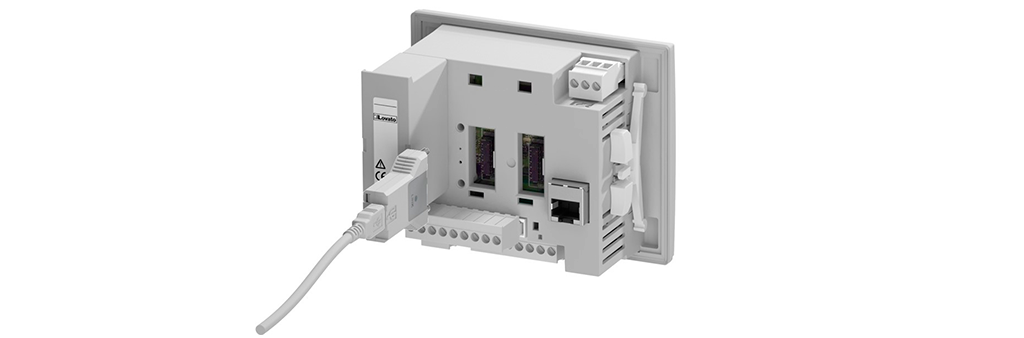

Con su amplia gama de opciones de comunicación, los analizadores de redes DMG pueden integrarse en sistemas de supervisión de energía para proporcionar un análisis exhaustivo de todos los vectores. Estos nuevos instrumentos están disponibles con puertos RS485 y Ethernet integrados, y se pueden expandir con hasta 3 módulos EXP para agregar entradas, salidas y puertos de comunicación adicionales. La opción de combinar entradas digitales y analógicas permite integrar parámetros de campo como el consumo de gas y agua, niveles de tanques de fluidos, temperatura, presión y muchos otros en el sistema, lo que proporciona una gestión energética de espectro completo.

Todas las mediciones son extremadamente precisas y están certificadas para cumplir con los estándares internacionales de instrumentación de medición, que incluyen IEC/EN/BS 62053-22 (clase 0,5 s), IEC/EN/BS 62053-24 (clase 1) e IEC/EN/BS 61557-12 (clase 0,5).

nuevos-analizadores-de-potencia-y-sistema-de-medida-multicircuito-una-revolucion-para-las-aplicaciones-de-monitoreo-de-energia-3

Los analizadores de redes DMG, con su lógica PLC integrada, también ofrecen funciones de automatización simple programada, así como la combinación lógica de consignas y entradas digitales para controlar salidas de señales, entre otras.

Finalmente, los modelos DMG8000 y DMG9000 también pueden funcionar como servidores web, permitiendo:

– Configurar todos los parámetros no solo desde el panel frontal del gabinete, sino también desde cualquier navegador.

– Almacenar los datos medidos en su memoria interna.

– Representar los valores medidos de manera gráfica y tabulada.

Este innovador producto también cuenta con características como LEDs programables en el panel frontal, soporte para 10 idiomas en la interfaz, grado de protección IP65 y un puerto óptico en el panel posterior para actualizar el firmware y conectarse al software de programación.

El sistema MULTI-BRANCH
Los analizadores de redes DMG están diseñados principalmente para el análisis de redes, pero se pueden agregar accesorios que les permiten medir los parámetros de numerosas cargas de manera rápida y sencilla.

En aplicaciones industriales y comerciales, la instalación de un sistema para monitorear los parámetros de múltiples cargas en un panel eléctrico suele ser una tarea compleja y laboriosa. La solución convencional implicaba la instalación de un dispositivo de medición para cada carga en el campo, lo que resultaba en un cableado difícil, complejo y lento, además de ocupar un espacio considerable en el panel.

LOVATO Electric ofrece ahora un sistema de medición de energía completamente nuevo, innovador, preciso y mucho más sencillo que el enfoque convencional. Este sistema, llamado EASY-BRANCH, revoluciona la monitorización energética al compartir la medición de voltaje y descentralizar las mediciones de corriente cerca de las propias cargas.

EASY-BRANCH, el sistema multicircuito de medición de LOVATO Electric, representa una auténtica revolución en el campo de la monitorización energética.

nuevos-analizadores-de-potencia-y-sistema-de-medida-multicircuito-una-revolucion-para-las-aplicaciones-de-monitoreo-de-energia-4

Con un único punto de acceso a los datos y los módulos de medición de corriente instalados debajo de las cargas, el sistema EASY-BRANCH ofrece numerosos beneficios. Está:

nuevos-analizadores-de-potencia-y-sistema-de-medida-multicircuito-una-revolucion-para-las-aplicaciones-de-monitoreo-de-energia-5

– Sencillo: el sistema está compuesto por un pequeño número de componentes añadidos al analizador de redes, como el módulo de bus de comunicaciones EXS0000, módulos de medida de corriente EXS4… y EXS1…, EXS3… electrónico o convencional /5A o / Transformadores de corriente 1A. ¡Esto significa que el sistema puede manejar hasta 33 puntos de medición trifásicos o 99 monofásicos!
Los módulos de medición de corriente no requieren cableado especial al bus EASY-BRANCH – un cat. Normal. 6 El cable Ethernet es todo lo que se necesita. La arquitectura del sistema facilita la integración en cualquier sistema de gestión de energía

– Plug & play: los transformadores electrónicos EXS1… y EXS3…, gracias a su capacidad de reconocer automáticamente el módulo de corriente al que están conectados, eliminan la necesidad de que el instalador configure el primario del transformador de corriente. Se enciende un LED en el módulo de medición de corriente EXS4000 para confirmar el reconocimiento.

– Rápido: por cada módulo de medida de corriente (EXS4000), solo es necesario conectar un cable con terminal RJ45 para obtener hasta 4 puntos de medida trifásicos o 12 monofásicos, cada uno de los cuales se conecta con un cable con terminal RJ45, reduciendo así en gran medida el tiempo necesario para conectar el sistema.

– A prueba de errores: los sistemas de monitoreo que utilizan instrumentos de medición convencionales y 12 cables conectados a cada punto de medición trifásico son propensos a errores de cableado (secuencia de fases, coincidencia de tensión y corriente, dirección de los transformadores de corriente), lo que resulta en lecturas eléctricas incorrectas y pérdida de tiempo en puesta en marcha del panel. ¡El sistema EASY-BRANCH, con sus conexiones RJ45 a los transformadores de corriente electrónicos, es completamente infalible!

– Preciso: el sistema EASY-BRANCH ofrece una excelente precisión de medida según IEC/EN/BS 61557-12 e IEC/EN/BS 62053-22/23.

– Compacto: el reducido número de dispositivos y cables utilizados por el sistema permite un importante ahorro de espacio en el panel.

Para comprender mejor la eficacia del sistema EASY-BRANCH, comparémoslo con una solución convencional a modo de ejemplo práctico.

Si necesitas medir 5 cargas trifásicas en un cuadro eléctrico con el sistema EASY-BRANCH entonces necesitas: 1 analizador de redes, 1 módulo bus EXS0000, 1 módulo de medida de corriente EXS4000, 4 transformadores electrónicos trifásicos y tan solo 12 cables para conectarlo todo.

Con un sistema convencional, necesitará: 5 analizadores de redes, 15 transformadores de corriente y 60 cables en total.
¡Cuantos más puntos de medición necesite, mayores serán las ventajas del sistema EASY-BRANCH!

Componentes del sistema easy-branch

Está claro que uno de los principales beneficios del sistema EASY-BRANCH es la facilidad de manejo del instrumento; de hecho, el sistema se compone de solo 4 componentes, de la siguiente manera:

– Analizador de redes (DMG7500, DMG8000 o DMG9000): mide la tensión eléctrica en el cuadro y la corriente de entrada, y muestra el total de medidas en línea ascendente de la distribución y los parámetros eléctricos de cada punto de medida monitorizado. Los datos adquiridos por el sistema también se pueden visualizar a través de los puertos de comunicación integrados (RS485 o Ethernet). En el DMG8000 y DMG9000, las mediciones del sistema se pueden ver utilizando el servidor web integrado en el dispositivo, además de guardarse en su memoria interna para crear tendencias históricas.

– Módulos de expansión EXS000: se utilizan para conectar y alimentar hasta 8 módulos de corriente EXS4.

– Módulos de medida de corriente:

El EXS4000: centraliza las medidas de las cargas que están siendo monitorizadas con los transformadores de corriente electrónicos EXS3 (trifásicos/monofásicos) o EXS1 (Monofásicos). Cada módulo puede medir hasta 4 cargas trifásicas, 12 cargas monofásicas o una combinación de las dos.

El EXS4001: ofrece la opción de conectar puntos de medición monitoreados con transformadores de corriente convencionales al sistema EASY-BRANCH, con cada módulo manejando hasta 2 cargas trifásicas, 6 cargas monofásicas o una combinación de las dos.

– Transformadores de corriente electrónicos: Los EXS1 y EXS3 son transductores de corriente con un diseño modular compacto que los hace ideales para la instalación inmediatamente después de los interruptores magneto térmicos. Disponibles para cargas monofásicas y trifásicas, se conectan al módulo de medida de corriente EXS4000 con un cable RJ45 precableado (2 m), lo que garantiza una conexión rápida e infalible.

Todos los datos del sistema EASY-BRANCH están disponibles en el analizador de energía central y, a través de su puerto de comunicaciones, también se pueden ver de forma remota en cualquier navegador (solo en los modelos DMG8000 y DMG9000), utilizando el software de monitoreo Synergy en un servidor local o a través de Synergy Cloud, si el sistema incluye el registrador de datos de la puerta de enlace EXCGLA01.

Gracias a su compatibilidad con el registrador de datos de la puerta de enlace EXCGLA01 de LOVATO Electric, un componente clave para un sistema de monitoreo de energía completamente moderno, los datos adquiridos por los dispositivos de campo o sensores ambientales para cualquier tipo de vector de energía (agua, aire, gas, electricidad o vapor) que ejecuten un protocolo compatible, no solo están disponibles a través del servidor web integrado, sino que también pueden transmitirse al software de supervisión Synergy de LOVATO Electric o reenviarse a servidores remotos en formatos apropiados para su posterior procesamiento.

La nueva generación de analizadores de redes DMG, en combinación con el sistema EASY-BRANCH, es el resultado de un largo esfuerzo de investigación llevado a cabo por LOVATO Electric para facilitar el trabajo del usuario final y hacer que el proceso de gestión de la energía sea más eficiente, moderno y tecnológico. El resultado es un sistema innovador a la vanguardia de la tecnología moderna, una auténtica revolución en el campo de la monitorización energética.
Para mayor información contáctenos aquí

Para ver más productos Lovato clic aquí

Ahora que sabes todo esto,

¿te animas a vivir esta transformación?
