La continuidad del suministro eléctrico es un requisito crítico en la infraestructura moderna, la industria manufacturera y los sistemas de seguridad electrónica. Ante fallas en la red eléctrica principal, los sistemas de transferencia automática (ATS) deben operar con máxima confiabilidad para conmutar la carga hacia fuentes de respaldo.
Este artículo técnico analiza las características, configuraciones y criterios de ingeniería para seleccionar los conmutadores automáticos de redes de la serie ATL de Lovato Electric, utilizando la documentación técnica oficial de la marca como base de diseño.
El reto de la continuidad energética en entradas de potencia
En sistemas industriales y comerciales, las anomalías en el suministro eléctrico no se limitan a la pérdida total de energía. Eventos como la fluctuación de tensión mínima y máxima, la asimetría de fases, la pérdida de neutro o las desviaciones de frecuencia representan riesgos críticos para la maquinaria y los sistemas analógicos o digitales.
Un conmutador automático de redes no solo actúa como un interruptor de transferencia; debe comportarse como una unidad de monitoreo analítico en tiempo real. La correcta velocidad de respuesta y el aislamiento entre fuentes independientes previenen daños catastróficos en los activos de la planta y evitan costosos tiempos de inactividad en los procesos productivos.
¿Qué es la serie ATL de Lovato Electric y su arquitectura de control?

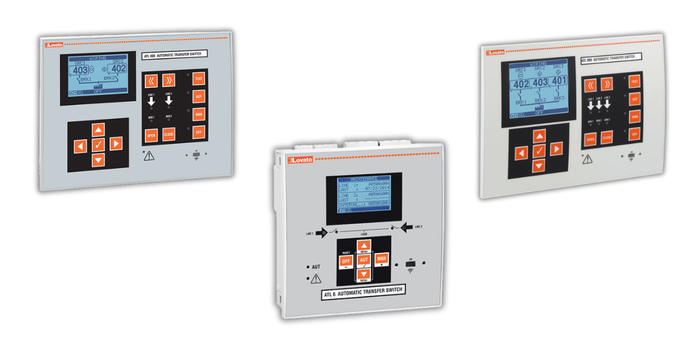

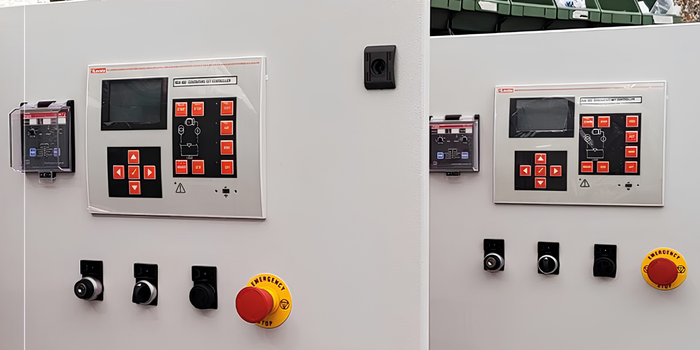

La serie ATL de Lovato Electric comprende una línea de conmutadores automáticos de redes diseñados para supervisar líneas de alimentación trifásicas o monofásicas y gestionar la transferencia de carga de forma segura. Estos dispositivos integran funciones de medición voltimétrica de verdadero valor eficaz (TRMS) para evaluar la calidad de la energía antes de ejecutar cualquier orden de conmutación.
La arquitectura hardware de estos equipos permite controlar diferentes dispositivos de conmutación de potencia, tales como contactores enclavados, interruptores de caja moldeada o conmutadores motorizados. Su electrónica interna incluye opciones de doble alimentación auxiliar y capacidad de expansión modular, lo que facilita su integración en sistemas de gestión energética supervisados por redes industriales.
Cómo funciona un conmutador de redes automático en baja y media tensión
El principio de operación de la serie ATL se basa en el monitoreo continuo de los parámetros eléctricos en las entradas de medida voltimétricas. El procesador interno evalúa de forma independiente las temporizaciones y umbrales configurados para cada variable de red.
Cuando la línea prioritaria sale de los límites tolerables, el conmutador desenergiza el dispositivo de corte de la fuente principal, ejecuta un tiempo de retardo de seguridad (enclavamiento) y envía la señal de cierre al dispositivo de la fuente de respaldo.
Para aplicaciones que involucran grupos electrógenos, el conmutador asume el control del ciclo de arranque del motor, esperando que la tensión y la frecuencia del generador se estabilicen antes de transferir la carga. Una vez restablecida la red principal con parámetros estables, el dispositivo gestiona el retorno ordenado de la carga y el ciclo de enfriamiento del generador.
Clasificación y configuraciones de la serie ATL de acuerdo al número de líneas
La selección del modelo adecuado depende estrictamente de la topología de la red de distribución eléctrica. Lovato Electric divide esta serie en dos grandes categorías funcionales.
H2 Modelos para el control de dos líneas de alimentación
Para arquitecturas convencionales de Red-Red o Red-Generador, la serie ofrece soluciones que van desde aplicaciones monofásicas simples hasta sistemas industriales expandibles:
- ATL600: Versión compacta con pantalla gráfica LCD de 128×80 píxeles para visualización local de medidas en 5 idiomas. El modelo ATL600 se alimenta en AC y el ATL601 opera en DC.
- H3 ATL610: Evolución de la plataforma de 144x144mm que incorpora doble alimentación auxiliar (AC y DC), reloj calendario virtual y soporte para dos módulos de expansión EXP.

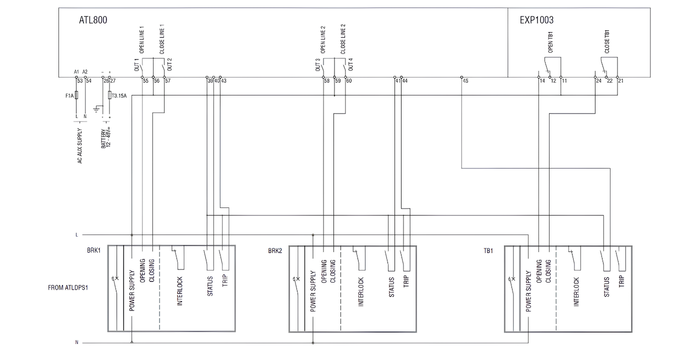

- H3 ATL800: Conmutador de altas prestaciones en formato 180x240mm. Controla 2 líneas de energía y un interruptor de acople. permitiendo lógicas de transición cerrada y programación mediante PLC integrado.
H2 Modelos para el control de tres líneas de alimentación

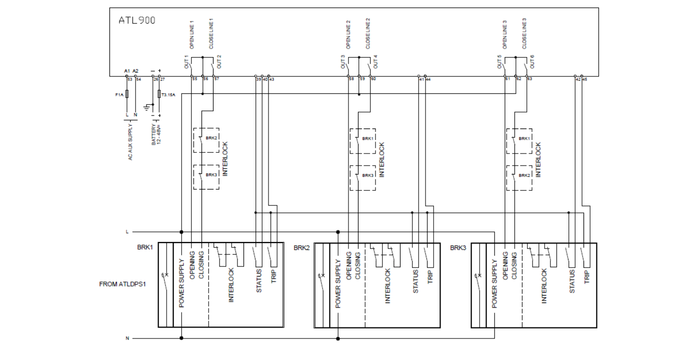

- ATL900: Es el conmutador insignia de la serie, diseñado específicamente para arquitecturas complejas de tres fuentes de energía (por ejemplo: dos acometidas de red de la empresa de energía y un grupo electrógeno de emergencia). Permite gestionar tres dispositivos de conmutación principales y dos disyuntores de enlace en cascada. Dispone de 12 entradas digitales, 10 salidas de relé y 4 entradas de corriente dedicadas para la medición de potencia activa, reactiva y aparente.
Análisis comparativo de modos de transición: abierta, en fase y cerrada
La transferencia de potencia entre dos fuentes activas e independientes puede realizarse bajo diferentes estrategias de conmutación. Los modelos avanzados ATL800 y ATL900 permiten parametrizar tres metodologías según los requerimientos de la carga crítica.
Transición abierta
El conmutador interrumpe por completo el suministro eléctrico hacia la carga antes de conectarla a la segunda fuente. Este lapso es completamente programable por el usuario para permitir la extinción del arco eléctrico en los interruptores y la degradación de las tensiones residuales en motores eléctricos. Es el método estándar y más seguro para evitar interconexiones accidentales de redes.
Transición en fase
Utilizada en sistemas con alta presencia de cargas inductivas grandes (motores de media y baja tensión). El conmutador monitorea la diferencia angular de fase entre ambas fuentes vivas. La transferencia se ejecuta exclusivamente en el instante exacto en que la amplitud, fase y frecuencia de las dos fuentes coinciden dentro de un margen estrecho, evitando picos mecánicos y eléctricos destructivos en los motores.
Transición cerrada
Diseñada para aplicaciones donde la carga no puede experimentar interrupciones ni siquiera por milisegundos. Requiere interruptores motorizados y protecciones externas acopladas. El conmutador sincroniza activamente las fuentes y realiza un paralelo momentáneo corto para transferir la energía de forma limpia y transparente para los equipos aguas abajo.
Parámetros técnicos críticos para la selección de un ATS industrial
Para especificar correctamente un conmutador de la serie ATL dentro de un proyecto de ingeniería, deben evaluarse las siguientes variables eléctricas y de control:
- Rango de medición voltimétrica: Los modelos ATL600/610 soportan lecturas directas hasta 480VAC fase-fase, mientras que los modelos ATL800 y ATL900 amplían este umbral hasta los 600VAC fase-fase. Para voltajes superiores (Media Tensión), se requiere el uso de transformadores de potencial (PT) externos.
- Capacidad de entradas amperimétricas: El modelo ATL900 incluye 4 entradas de corriente para transformadores de intensidad con secundario de 5A o 1A. Esto es obligatorio si la estrategia de conmutación incluye umbrales de potencia o gestión automática de deslastre de cargas no prioritarias.
- Alimentación auxiliar redundante: En un escenario de falla total de la red AC, el conmutador debe seguir operando para dar la orden de arranque al generador. Dispositivos como el ATL610, ATL800 y ATL900 permiten la conexión simultánea de una fuente AC (110…240VAC) y una fuente DC proveniente del banco de baterías del generador (12/24/48VDC).
Factores de programación, conectividad y expansibilidad modular
La flexibilidad de la serie ATL radica en su capacidad de adaptación a las redes de comunicación industrial y de Internet de las Cosas (IoT) a través de los módulos modulares de la serie EXP.
Tecnología inalámbrica NFC y conexión óptica frontal
Los modelos, ATL800 y ATL900 incorporan chips NFC que permiten modificar la totalidad de los parámetros del equipo utilizando un smartphone o tableta con la aplicación LOVATO NFC APP, incluso si el conmutador se encuentra completamente desenergizado en su caja de empaque. Adicionalmente, toda la línea cuenta con un puerto óptico en su panel frontal. Mediante los accesorios de acoplamiento CX01 (USB) o CX02 (Wi-Fi), los técnicos pueden conectarse al equipo de forma aislada y segura sin abrir la puerta del tablero eléctrico.
Módulos de expansión serie EXP
Dependiendo del modelo (2 ranuras en ATL610 y 3 ranuras en ATL800/900), se pueden incorporar las siguientes tarjetas opcionales:
- Módulos de entradas y salidas: Opciones como el EXP1000 (4 entradas digitales) o EXP1003 (2 salidas de relé de 5A) para ampliar las lógicas declavamiento físicas.
- Módulos de comunicación: Interfaces EXP1010 (USB), EXP1011 (RS232), EXP1012 (RS485) o EXP1013 (Ethernet) para la integración directa con protocolos Modbus-RTU o Modbus-TCP.
Aplicaciones típicas en infraestructura crítica e industria
- Plantas de Procesamiento Continuo: Uso de conmutadores ATL900 combinados con transición en fase para alimentar bancos de motores e infraestructura de bombeo, garantizando el suministro eléctrico constante entre redes de distribución independientes.
- Centros de Datos y Telecomunicaciones: Integración del modelo ATL800 con transición cerrada para interactuar con sistemas de transferencia estática (STS) y UPS industriales, eliminando microinterrupciones durante los mantenimientos programados de las subestaciones.
- Sistemas de Emergencia en Edificaciones: Cuadros de conmutación compactos (serie ATP de Lovato) equipados con el modelo ATL600 e interruptores magnetotérmicos P1MB, diseñados para tableros residenciales o comerciales de cumplimiento normativo en iluminación de evacuación y ventilación forzada.
Cómo Asegurar la Correcta Selección del Sistema de Conmutación
Para garantizar que el conmutador automático opere de forma segura y en cumplimiento con los estándares internacionales, el ingeniero de diseño debe verificar que la solución cumpla con los siguientes tres criterios básicos:
- Compatibilidad con el Dispositivo de Corte: Asegúrese de que el número de salidas de relé integradas y su capacidad en amperios (por ejemplo, relés NA de 12A o 8A a 250VAC en el modelo ATL900) correspondientes a la unidad sean suficientes para energizar las bobinas de apertura, cierre y disparo (trip coils) de los interruptores motorizados elegidos.
- Verificación de la Capacidad de Medida en Corriente: Si su aplicación demanda lógicas basadas en la carga conectada (por ejemplo, evitar transferencias si la potencia requerida supera la capacidad nominal del generador), seleccione obligatoriamente el ATL900 para aprovechar sus transformadores de corriente dedicados.
- Seguridad de Continuidad de Mando (Módulo ATLDPS1): En transferencias donde se utilizan interruptores motorizados convencionales, se recomienda instalar el accesorio ATLDPS1. Este módulo inteligente toma dos líneas monofásicas de entrada y conmuta automáticamente en 0.5 segundos la salida hacia la línea activa que se encuentre en condiciones óptimas, garantizando que los motores de los interruptores principales siempre tengan energía garantizada para ejecutar las maniobras mecánicas de apertura o cierre.
¡Contacta a un especialista Técnico!
Optimiza el diseño de tus tableros de transferencia automática y asegura la resiliencia operativa de tus instalaciones. Si requieres asesoría técnica especializada para la selección de códigos de pedido de la serie ATL, dimensionamiento de módulos EXP o esquemas de cableado industrial, haz clic aquí para contactar con nuestro equipo.
Preguntas Frecuentes
¿Cuál es la diferencia principal entre el modelo ATL610 y el ATL800?
El ATL610 está diseñado estrictamente para el control de 2 fuentes con lógicas tradicionales y soporta hasta 2 módulos de expansión EXP. El ATL800, además de admitir 3 módulos EXP, tiene la capacidad de gestionar un tercer elemento de potencia conocido como interruptor de enlace (conjuntor), incluye lógicas de PLC programables, puerto RS485 nativo y capacidades de transición avanzada (en fase y cerrada).
¿Se puede programar un conmutador ATL si no hay energía eléctrica en la planta?
Sí. Los modelos, ATL800 y ATL900 cuentan con tecnología inalámbrica NFC integrada. Mediante la aplicación LOVATO NFC App en un dispositivo móvil compatible, es posible transferir, modificar y descargar toda la hoja de parámetros de configuración acercando el teléfono al frontal del equipo, incluso estando este guardado dentro de su caja de embalaje original y totalmente apagado.
¿Qué funciones cumple el módulo de doble alimentación auxiliar ATLDPS1?
El ATLDPS1 es un accesorio modular exclusivo que monitorea de manera independiente dos fuentes de alimentación monofásicas (L+N) y selecciona de forma automática la mejor línea disponible para energizar la salida de corriente (máximo 4A). Se utiliza principalmente para asegurar que los motores de carga de resortes de los interruptores de potencia o contactores motorizados cuenten siempre con tensión auxiliar de maniobra durante el proceso crítico de transferencia.
¿Cuántos eventos puede registrar la memoria interna de la serie ATL?
Los modelos compactos ATL600 y ATL610 cuentan con una memoria cíclica interna capaz de almacenar los últimos 100 eventos. Por su parte, los modelos avanzados de alta gama ATL800 y ATL900 extienden esta capacidad de registro hasta 250 eventos históricos detallados con su respectiva estampa de fecha y hora provista por el reloj calendario integrado.
