Especificaciones:
DTC:
Fuente de alimentación 24 VCC, fuente de alimentación conmutada aislada
Rango de tensión 90 ~ 110 % tensión nominal
Consumo de energía 3W+ 3W× número de controladores DTC2000 conectados en paralelo (máx. 7)
Sensores de temperatura de entrada
Termopar: K, J, T, E, N, R, S, B, L, U, TXK
RTD de platino: Pt100, JPt100
Entrada analógica: 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 50 mV
Métodos de control PID, PID programable, On/Off, Manual
Tipos de salida
Relé: SPST, Máx. carga: 250VAC, carga resistiva: 3A
Pulso de voltaje: 12 V CC, máx. corriente de salida: 40mA
Corriente: DC 4 ~ 20 mA (resistencia de carga < 500 Ω)
Voltaje analógico: 0 ~ 10 V (resistencia de carga > 1000 Ω)
Frecuencia de muestreo: Entrada analógica: 0,15 segundos, termopar o RTD de platino: 0,4 segundos
Comunicación RS-485, 2400 ~ 38 400 bps
Protocolo de comunicación: MODBUS, formato ASCII/RTU

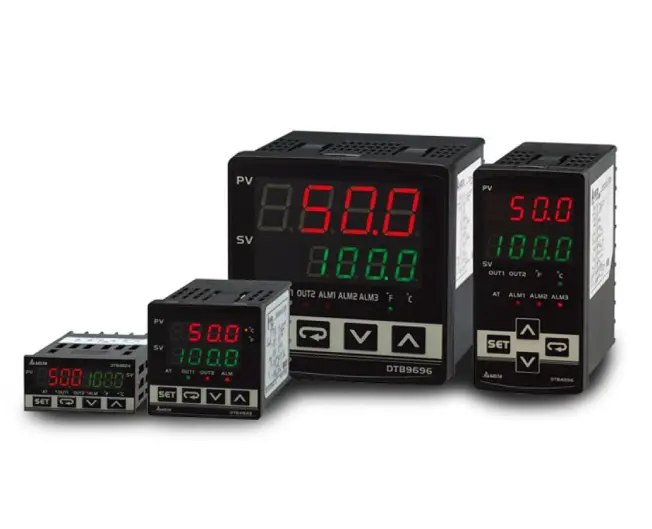

DTB:
Fuente de alimentación 100 ~ 240VAC, 50/60 Hz; 24 VCC ±10 %
Rango de tensión 85 ~ 110 % tensión nominal
Consumo de energía < 5VA
Pantalla LED de 2 líneas y 7 segmentos, 4 dígitos disponibles, PV: rojo, SV: verde
Sensores de temperatura de entrada
Termopar: K, J, T, E, N, R, S, B, L, U, TXK
RTD de platino: Pt100, JPt100
Entrada analógica: 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 50 mV
Escala de visualización 1 dígito después del punto decimal o sin punto decimal
Métodos de control PID, PID programable, On/Off, Manual
Tipos de salida
Relé: SPDT (DTB4848 / DTB4824: SPST), Máx. carga: 250VAC, carga resistiva: 5A
Pulso de voltaje: 14 V CC, máx. corriente de salida: 40mA
Corriente: CC 4 ~ 20 mA (Resistencia de carga < 600 Ω)
Voltaje analógico: 0 ~ 10V
Frecuencia de muestreo Entrada analógica: 0,15 segundos, termopar o RTD de platino: 0,4 segundos
Comunicación: RS-485, 2400 ~ 38 400 bps (Modbus)
IP (panel) IP65

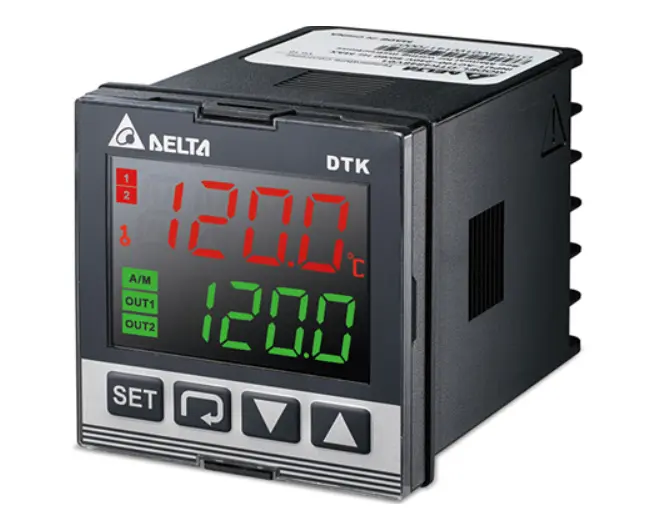

DTK:
Voltaje de entrada CA 100 ~ 240 V +/-10 %, 50/60 Hz
Consumo de energía 5VA máx.
Método de visualización Pantalla LCD. Valor de proceso (PV): color rojo, punto de ajuste (SV): color verde
Tipo de sensor Termopar: K, J, T, E, N, R, S, B, L, U, TXK
RTD de platino de 3 hilos: Pt100, JPt100
Controlador de temperatura
Modo de control PID, manual y ON/OFF
Salida de control
Salida de relé: Máx. carga 250VAC, carga resistiva 5A
Salida de pulso de voltaje: DC 12V, Máx. corriente de salida 40mA
Salida de corriente: Salida DC 4 ~ 20 mA (Resistencia de carga: Máx. 600Ω)
Tipo de salida de alarma: Salida de relé: Máx. carga 250VAC, carga resistiva 3A
Precisión de visualización 0 o 1 dígito a la derecha del punto decimal (seleccionable)
Tasa de muestreo Termopar o resistencia de platino: 0,1 s
Nivel de protección del panel IP66
Los controladores de temperatura son dispositivos de medición y control como su nombre lo dice para controlar temperatura o procesos(Ej. Presión), con entradas universales, para PT-100, Termopar (Tipo, J, K, L, Etc.), también de 0..10V, 4..20mA u otras, las cuales obtienen el cambio de temperatura del sensor o proceso y envían los datos medidos al procesador electrónico el cual controlará la variación de temperatura dentro de un rango específico accionando sus respectivas salidas las cuales irán conectadas a una interfaz de potencia y así controlaran la carga.
El controlador de temperatura de la serie DTC, DTB o DTK. de Delta tiene una rápida respuesta de salida, ajuste automático preciso del PID y es compatible con el protocolo de comunicación Modbus el cual está integrado en DTC/DTB y en la serie DTK depende la referencia a usar, adicionalmente, los equipos tienen varios tipos de salida, lo que permite que los diferentes sistemas alcancen un estado de control estable muy rápidamente.
Los controladores de temperatura cumplen con las dimensiones de instalación internacionales, así como con las aprobaciones CE y UL.
Código | Referencia | Descripción |
---|---|---|
DEL0256 | DTA4848R1 | CONTROL TEMP. DTA4848R1 ESTANDAR, 100-240V, 48X48 |
DEL0257 | DTB4848RR | CONTROL TEMP. DTB4848RR AVANZADA, 100-240V, RELE |
DEL0258 | DTB4848VR | CONTROL TEMP. DTB4848VR AVANZADA, 100-240V, PULSOS |
DEL0329 | DTB4848CR | CONTROL DE TEMPERATURA. DTB4848CR MULTI-IN 48X48,2 SAL:4-20MA/RE |
DEL0421 | DTK4848V02 | CONTROL TEMP. DTK4848V02,RTD/TERMOPAR 48X48,PULSOS+2AL |
DEL0422 | DTK4848V12 | CONTROL TEMP. DTK4848V12,RTD/TERMOPAR 48X48,PULSOS+2AL,RS485 |
DEL0423 | DTK4896V02 | CONTROL TEMP. DTK4896V02,RTD/TERMOPAR 48X96,PULSOS+2AL |
DEL0425 | DTK9696R01 | CONTROL TEMP. DTK9696R01,RTD/TERMOPAR 96×96,PULSOS+1AL |
DEL0536 | DTK9696V02 | CONTROL TEMP. DTK9696V02,RTD/TERMOPAR 96X96,PULSOS+2ALARMA |
DEL0537 | DTK9696V12 | CONTROL TEMP.DTK9696V12,RTD/TERMOPAR 96X96,PULSOS+2AL,RS-485 |
Especificaciones:
DTC:
Fuente de alimentación 24 VCC, fuente de alimentación conmutada aislada
Rango de tensión 90 ~ 110 % tensión nominal
Consumo de energía 3W+ 3W× número de controladores DTC2000 conectados en paralelo (máx. 7)
Sensores de temperatura de entrada
Termopar: K, J, T, E, N, R, S, B, L, U, TXK
RTD de platino: Pt100, JPt100
Entrada analógica: 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 50 mV
Métodos de control PID, PID programable, On/Off, Manual
Tipos de salida
Relé: SPST, Máx. carga: 250VAC, carga resistiva: 3A
Pulso de voltaje: 12 V CC, máx. corriente de salida: 40mA
Corriente: DC 4 ~ 20 mA (resistencia de carga < 500 Ω)
Voltaje analógico: 0 ~ 10 V (resistencia de carga > 1000 Ω)
Frecuencia de muestreo: Entrada analógica: 0,15 segundos, termopar o RTD de platino: 0,4 segundos
Comunicación RS-485, 2400 ~ 38 400 bps
Protocolo de comunicación: MODBUS, formato ASCII/RTU
DTB:
Fuente de alimentación 100 ~ 240VAC, 50/60 Hz; 24 VCC ±10 %
Rango de tensión 85 ~ 110 % tensión nominal
Consumo de energía < 5VA
Pantalla LED de 2 líneas y 7 segmentos, 4 dígitos disponibles, PV: rojo, SV: verde
Sensores de temperatura de entrada
Termopar: K, J, T, E, N, R, S, B, L, U, TXK
RTD de platino: Pt100, JPt100
Entrada analógica: 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 50 mV
Escala de visualización 1 dígito después del punto decimal o sin punto decimal
Métodos de control PID, PID programable, On/Off, Manual
Tipos de salida
Relé: SPDT (DTB4848 / DTB4824: SPST), Máx. carga: 250VAC, carga resistiva: 5A
Pulso de voltaje: 14 V CC, máx. corriente de salida: 40mA
Corriente: CC 4 ~ 20 mA (Resistencia de carga < 600 Ω)
Voltaje analógico: 0 ~ 10V
Frecuencia de muestreo Entrada analógica: 0,15 segundos, termopar o RTD de platino: 0,4 segundos
Comunicación: RS-485, 2400 ~ 38 400 bps (Modbus)
IP (panel) IP65
DTK:
Voltaje de entrada CA 100 ~ 240 V +/-10 %, 50/60 Hz
Consumo de energía 5VA máx.
Método de visualización Pantalla LCD. Valor de proceso (PV): color rojo, punto de ajuste (SV): color verde
Tipo de sensor Termopar: K, J, T, E, N, R, S, B, L, U, TXK
RTD de platino de 3 hilos: Pt100, JPt100
Controlador de temperatura
Modo de control PID, manual y ON/OFF
Salida de control
Salida de relé: Máx. carga 250VAC, carga resistiva 5A
Salida de pulso de voltaje: DC 12V, Máx. corriente de salida 40mA
Salida de corriente: Salida DC 4 ~ 20 mA (Resistencia de carga: Máx. 600Ω)
Tipo de salida de alarma: Salida de relé: Máx. carga 250VAC, carga resistiva 3A
Precisión de visualización 0 o 1 dígito a la derecha del punto decimal (seleccionable)
Tasa de muestreo Termopar o resistencia de platino: 0,1 s
Nivel de protección del panel IP66
Los controladores de temperatura son dispositivos de medición y control como su nombre lo dice para controlar temperatura o procesos(Ej. Presión), con entradas universales, para PT-100, Termopar (Tipo, J, K, L, Etc.), también de 0..10V, 4..20mA u otras, las cuales obtienen el cambio de temperatura del sensor o proceso y envían los datos medidos al procesador electrónico el cual controlará la variación de temperatura dentro de un rango específico accionando sus respectivas salidas las cuales irán conectadas a una interfaz de potencia y así controlaran la carga.
El controlador de temperatura de la serie DTC, DTB o DTK. de Delta tiene una rápida respuesta de salida, ajuste automático preciso del PID y es compatible con el protocolo de comunicación Modbus el cual está integrado en DTC/DTB y en la serie DTK depende la referencia a usar, adicionalmente, los equipos tienen varios tipos de salida, lo que permite que los diferentes sistemas alcancen un estado de control estable muy rápidamente.
Los controladores de temperatura cumplen con las dimensiones de instalación internacionales, así como con las aprobaciones CE y UL.
Código | Referencia | Descripción |
---|---|---|
DEL0256 | DTA4848R1 | CONTROL TEMP. DTA4848R1 ESTANDAR, 100-240V, 48X48 |
DEL0257 | DTB4848RR | CONTROL TEMP. DTB4848RR AVANZADA, 100-240V, RELE |
DEL0258 | DTB4848VR | CONTROL TEMP. DTB4848VR AVANZADA, 100-240V, PULSOS |
DEL0329 | DTB4848CR | CONTROL DE TEMPERATURA. DTB4848CR MULTI-IN 48X48,2 SAL:4-20MA/RE |
DEL0421 | DTK4848V02 | CONTROL TEMP. DTK4848V02,RTD/TERMOPAR 48X48,PULSOS+2AL |
DEL0422 | DTK4848V12 | CONTROL TEMP. DTK4848V12,RTD/TERMOPAR 48X48,PULSOS+2AL,RS485 |
DEL0423 | DTK4896V02 | CONTROL TEMP. DTK4896V02,RTD/TERMOPAR 48X96,PULSOS+2AL |
DEL0425 | DTK9696R01 | CONTROL TEMP. DTK9696R01,RTD/TERMOPAR 96×96,PULSOS+1AL |
DEL0536 | DTK9696V02 | CONTROL TEMP. DTK9696V02,RTD/TERMOPAR 96X96,PULSOS+2ALARMA |
DEL0537 | DTK9696V12 | CONTROL TEMP.DTK9696V12,RTD/TERMOPAR 96X96,PULSOS+2AL,RS-485 |
