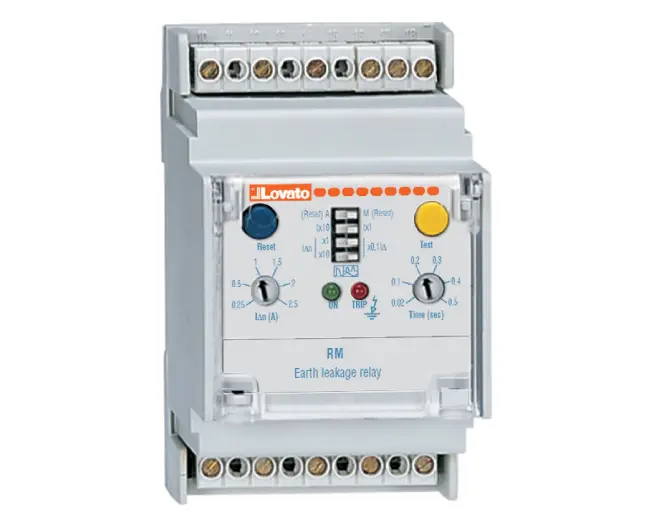

Tensión de alimentación Auxiliar 110-240-415 VAC, 110 – 125 VDC. Relé modular para montaje en riel Conexión a transformador externo serie RT… 1 umbral de disparo 1 relé de salida con un contacto conmutado Led verde de señalización de alimentación (ON) Led rojo de señalización de disparo (TRIP) Rearme automático o manual configurable Set Point regulable (I in): 0,025 – 25A (25 – 250A con multiplicador externo RX10) Tiempo de disparo regulable (+): 20 ms – 5 sg Indicación por LED. Transformador Toroidal Ventana: Disponibles de 60 a 210 mm de diámetro
Los relés de falla a tierra, se utilizan para aplicaciones industriales, proporcionan seguridad al sistema y confiable detección de fallas a tierra de bajo nivel en sistemas al ser un elemento de protección eléctrica. Funcionan en la detención de corrientes de fuga a tierra para la protección de personas e instalaciones, fabricadas a prueba de ruidos, vibraciones y choques.
Código | Referencia | Descripción |
---|---|---|
LOV0288 | RM 415 | RELÉ DE FALLA A TIERRAR M 415, 110-415VAC, 2 SPDT, CON TOROIDE DE 2 |
LOV0289 | RT 60 | TRANSFORMADOR RT60 PARA RELE RM415 VENTANA 60MM |
LOV0290 | RT 80 | TRANSFORMADOR RT80 PARA RELE RM415 VENTANA 80MM |
LOV0685 | RT110 | TRANSFORMADOR RT110 PARA RELE RM415 VENTANA 110MM |
LOV0686 | 31RT210 | TRANSFORMADOR 31RT210 PARA RELE RM415 VENTANA 210MM |
LOV0905 | RX10 | MULTIPLICADOR RX10 PARA RM415 Y TOROIDAL RT. (25- 250 A) |
Tensión de alimentación Auxiliar 110-240-415 VAC, 110 – 125 VDC. Relé modular para montaje en riel Conexión a transformador externo serie RT… 1 umbral de disparo 1 relé de salida con un contacto conmutado Led verde de señalización de alimentación (ON) Led rojo de señalización de disparo (TRIP) Rearme automático o manual configurable Set Point regulable (I in): 0,025 – 25A (25 – 250A con multiplicador externo RX10) Tiempo de disparo regulable (+): 20 ms – 5 sg Indicación por LED. Transformador Toroidal Ventana: Disponibles de 60 a 210 mm de diámetro
Los relés de falla a tierra, se utilizan para aplicaciones industriales, proporcionan seguridad al sistema y confiable detección de fallas a tierra de bajo nivel en sistemas al ser un elemento de protección eléctrica. Funcionan en la detención de corrientes de fuga a tierra para la protección de personas e instalaciones, fabricadas a prueba de ruidos, vibraciones y choques.
Código | Referencia | Descripción |
---|---|---|
LOV0288 | RM 415 | RELÉ DE FALLA A TIERRAR M 415, 110-415VAC, 2 SPDT, CON TOROIDE DE 2 |
LOV0289 | RT 60 | TRANSFORMADOR RT60 PARA RELE RM415 VENTANA 60MM |
LOV0290 | RT 80 | TRANSFORMADOR RT80 PARA RELE RM415 VENTANA 80MM |
LOV0685 | RT110 | TRANSFORMADOR RT110 PARA RELE RM415 VENTANA 110MM |
LOV0686 | 31RT210 | TRANSFORMADOR 31RT210 PARA RELE RM415 VENTANA 210MM |
LOV0905 | RX10 | MULTIPLICADOR RX10 PARA RM415 Y TOROIDAL RT. (25- 250 A) |
