Especificaciones:
DVP-S:
Familias: DVP-S2, SX2, SE, SV2
CPU de 32 bits para procesamiento de alta velocidad
Capacidad de programa: 16/30 k pasos
Registro de datos: 10 k palabras
Máx. velocidad de ejecución de instrucciones básicas: 0,35 μs
Entradas/Salidas: 512
Entradas digitales, embebidas, configurables NPN/PNP.
Salidas digitales, embebidas tipo rele (R ) o NPN (T) o PNP (P)
Algunas series cuentan entradas analógicas salidas analógicas incorporadas
Puertos RS-232 y RS-485 integrados (maestro/esclavo)
Admite el protocolo estándar Modbus ASCII/RTU y la función PLC Link
Función PID Auto Tuning para un control PID altamente eficiente
No requiere batería; La función RTC funciona durante al menos una semana después de
apagado
Admite módulos de la serie DVP-S (lado izquierdo y lado derecho)
Entradas rápidas mínimo de 10Khz, hasta 200Khz, dependiendo la familia.
Salidas rápidas desde 1Khz hasta 100khz dependiendo la familia.
Puerto Ethernet (DVP-SE)

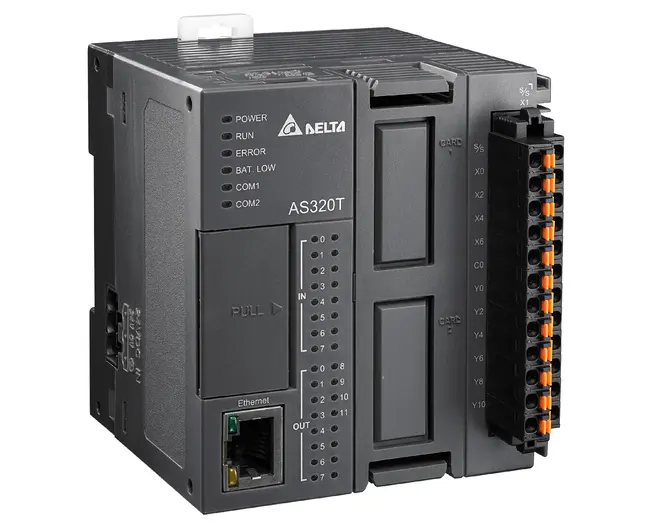

AS200/AS300
Memoria de programa: 64K/128K pasos AS200/AS300
Memoria de Datos: 64K , generales y 4K especiales.
Lenguajes de programación soportados: Ladder/Escalera (LD), Texto estructurado (ST), Diagrama de funciones continuas (CFC), Gráfico de función secuencial (SFC), lenguaje C
AS200: AI=2 y AO=2
AS300: Soporta dos Tarjetas locales adicionales (Montaje frontal, AI =2, /AO= 2, IOT, y otras)

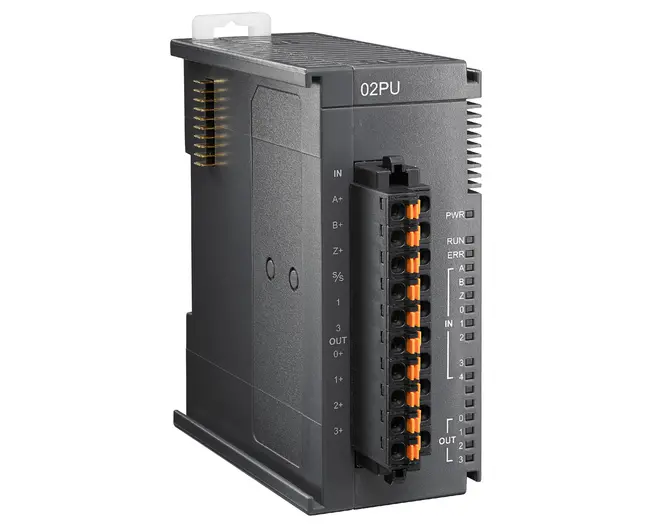

Módulos laterales: Hasta 32 módulos (máx. 16 módulos analógicos / 4 módulos de comunicación)
Entradas/salidas: 1.024 puntos (entrada y salida) máximas.
Entradas rápidas: 4 x 200kHz (AS200) y 6 x 200Khz (AS300)
Salidas rápidas: 3 x 200kHz (AS200) y 6 x 200Khz (As300)
Entradas: Configurables PNP/NPN
Salidas: A relé (R ) o Transistor PNP (P)
Puerto de comunicación integrado USB, Ethernet, RS-485 x 2 USB, Ethernet, RS-485 x 2, CANopen
Protocolo de comunicación Modbus, Modbus TCP, EtherNet/IP, CANopen
AS300: Conexión Ethernet Recurso Modbus (Cliente/Servidor): 32 / 32
Ethernet/IP (CIP): 32
AS200: Modbus (Cliente/Servidor): 16 / 16
Ethernet/IP (CIP): 16
Reloj en tiempo real (RTC) General Pila de botón de litio (CR1620)
Función de autodiagnóstico Errores de CPU, errores de memoria integrada y más
Entrada nominal
Alimentación: 24 VCC (±10 %)
Extensión
El controlador lógico programable (PLC) es un sistema de control que utiliza una CPU donde se, desarrolla un algoritmo de control programado por el usuario el cual a través de sus entradas se entera del estado del proceso a controlar y toma acciones con sus salidas, realizando un óptimo control. Estos equipos son ampliamente usados en el campo de la automatización industrial.
Delta ofrece varias líneas de PLCs de acuerdo a la necesidad del cliente, para los fabricantes de maquinaria o para proyectos desde sencillos a medianamente complejos se tiene la línea DVP-S o Slim, PLC de grande participación a nivel mundial en muchas aplicaciones, el cual se puede expandir de forma lateral con módulos Digitales o análogos o también cuenta con módulos para temperatura bien sea PT-100 o Termocupla y si se requiere de módulos de pesaje también se tienen en la línea, para otras aplicaciones se desarrollaron otras líneas con más herramientas para la fácil solución de tareas , entre esas líneas tenemos AS200/300, también cuenta con todos los módulos de sus antecesores y adicional modulo para IOT, para estar con la tecnología de punta y lograr conexión a diferentes nubes del mercado, haciendo mayor cobertura de aplicaciones.
Otras líneas que tiene DELTA es la AH500, para grandes aplicaciones y con CPU redundantes, también se tienen líneas especializadas para “Motion” y muchas más.
Código | Referencia | Descripción |
---|---|---|
DEL0433 | AS332P-A | CPU PLC AS332P-A,128K,16DI+16DO(PNP),MICRO SD,USB,ETHERNET |
DEL0434 | AS-PS02 | FUENTE AS-PS02,2A, PARA AS300 |
DEL0435 | AS08AM10N-A | MODULO AS08AM10N-A,DE 8 ENTRADAS A 24VDC,PARA AS300 |
DEL0436 | AS16AM10N-A | MODULO AS16AM10N-A,DE 16 ENTRADAS A 24VDC,PARA AS300 |
DEL0437 | AS16AP11P-A | MODULO AS16AP11P-A,DE 8DI(24V)+8 DO,24V(PNP),PARA AS300 |
DEL0438 | AS16AP11R-A | MODULO AS16AP11R-A,DE 8DI(24V)+8 DO(RELE),PARA AS300 |
DEL0439 | AS08AN01P-A | MODULO AS08AN01P-A,DE 8 DO,24VDC(PNP),PARA AS300 |
DEL0440 | AS16AN01P-A | MODULO AS16AN01P-A,DE 16 DO,24VDC(PNP),PARA AS300 |
DEL0441 | AS08AN01R-A | MODULO AS08AN01R-A,DE 8 DO(RELE),PARA AS300 |
DEL0442 | AS16AN01R-A | MODULO AS16AN01R-A,DE 16 DO(RELE),PARA AS300 |
DEL0443 | AS04AD-A | MODULO AS04AD-A,4IN ANALOGAS,16 BITS,PARA AS300 |
DEL0444 | AS04DA-A | MODULO AS04DA-A,4OUT ANALOGAS,12BITS,PARA AS300 |
DEL0445 | AS06XA-A | MODULO AS06XA-A,4IN ANALOGAS 16BITS,2OUT ANALOGA 12BITS,PARA AS300 |
DEL0446 | AS04RTD-A | MODULO AS04RTD-A,4IN ANALOGAS,RTD(2/3CABLES),16BITS,PARA AS300 |
DEL0447 | AS04TC-A | MODULO AS04TC-A,4IN ANALOGAS,TERMOCUPLA, 24 BITS |
DEL0448 | AS02LC-A | MODULO AS02LC-A,2IN ANALOGAS,CELDA DE CARGA,24BITS |
DEL0449 | AS00SCM-A | MODULO COMUNICACIÓN AS00SCM-A,REMOTO I/O |
DEL0450 | AS-F232 | TARJETA AS-F232,RS-232,PARA USAR CON CPU AS332,O,AS00SCM-A |
DEL0451 | AS-F485 | TARJETA AS-F485,RS-485,PARA USAR CON CPU AS332,O,AS00SCM-A |
DEL0452 | AS-F2AD | TARJETA AS-F2AD,2IN ANALOGAS,PARA USAR CON CPU AS332,O,AS00SCM-A |
DEL0453 | AS-F2DA | TARJETA AS-F2DA,2OUT ANALOGAS,PARA USAR CON CPU AS332,O,AS00SCM-A |
DEL0454 | AS-FCOPM | TARJETA CANOPEN AS-FCOPM PARA USAR CON CPU AS332,O,AS00SCM-A |
DEL0455 | UC-ET010-24D | CABLE UC-ET010-24D, AS332P 16 DI +16 DO(PNP) |
DEL0456 | UB-10-ID16A | BLOQUE 16 DI UB-10-ID16A PARA AS332P,USAR UC-ET010-24D |
DEL0457 | UB-10-OR16B | BLOQUE 16 DO UB-10-OR16B PARA AS332P,USAR UC-ET010-24D |
DEL0458 | UC-PRG030-01A | CABLE UC-PRG030-01A PRG PLC AS300,VIA MINI USB A PC |
DEL0459 | UC-PRG030-20A | CABLE UC-PRG030-20A PRG PLC AS300 VIA RJ45 A PC |
DEL0509 | UB-10-IO32D | CONECTOR UB-10-IO32D PARA I/OS DE PLC SERIE AS-300. |
DEL0518 | AS218PX-A | PLC AS218PX-A,64K,8DI+6DO(PNP),2AI, 2AO,MICRO SD,USB,ETH,CAN |
DEL0519 | AS218RX-A | PLC AS218RX-A,64K,8DI+6DO(REL),2AI, 2AO,MICRO SD,USB,ETH,CAN |
DEL0540 | AS-FEN02 | TARJETA AS-FEN02 DOS PUERTOS ETHERNET PARA AS300/ASC |
