CAM switches-Maniobra y control-Energía-Seccionadores y Conmutadores

Interruptores Rotativos Cam Swichets

Tensión nominal de aislamiento Ui IEC/EN 690V
Tensión soportada de impulso nominal Uimp IEC/EN 60947-3 – 6kV, corriente térmica al aire libre convencional Ith IEC/EN desde 12A hasta 125A
Voltaje de impulso operativo 4 kV
Potencia del motor para interruptores en categorías de utilización de CA
AC3 (CEI/EN) desde 3,5kW hasta 33kW

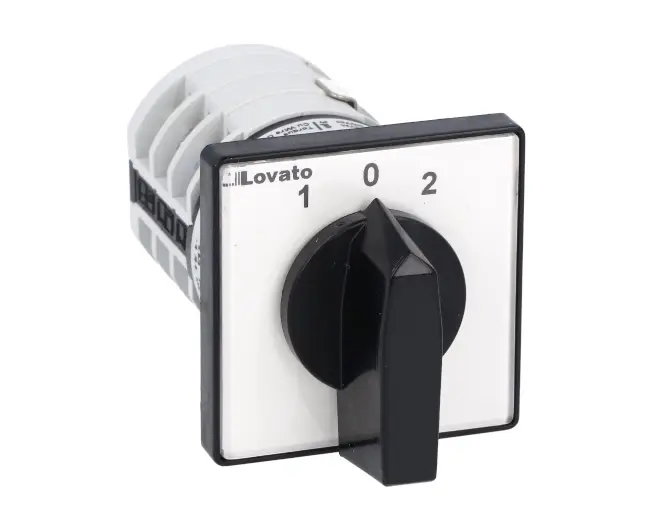

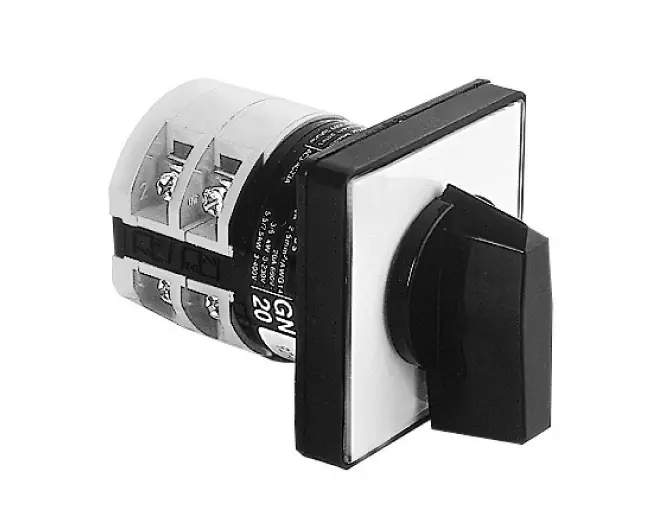

Los Cam Switches, son Interruptores rotativos de leva. Cuenta con una amplia gama de tamaños y amperajes.
Con variaciones de familia como:

– Interruptores tetrapolares 2 posiciones 1-0 abierto para tablero IP40
– Interruptores tripolares 0-1 en caja termoplástica IP65
– Inversores tripolares 1-0-2 abiertos para tableros IP40
– Inversores tetrapolares 1-0-2 en caja termoplástica IP65
– Conmutadores triplares 1-0-2 abiertos para tablero IP40
– Conmutadores tripolares 1-0-2 en caja termoplástica IP65
– Conmutadores tetrapolares 1-0-2 abierto para tablero IP40
– Conmutadores tetrapolares 1 – 0 – 2 en caja termoplástica IP65
– Selectores de amperímetro para tablero IP40
– Selectores de voltímetro para tablero IP40



¿Qué diferencias existen entre los interruptores rotativos y otros tipos de interruptores?

Los interruptores rotativos permiten seleccionar entre múltiples posiciones o circuitos girando una perilla o eje, a diferencia de los interruptores de palanca o botón que solo ofrecen una acción de encendido/apagado, son ideales para aplicaciones que requieren varias configuraciones eléctricas, como en control de maquinaria o equipos industriales, además, los interruptores rotativos ofrecen una mayor precisión en la selección de posiciones y opciones.



¿Cómo elegir el interruptor rotativo adecuado según el voltaje y la corriente?

Para elegir el interruptor rotativo adecuado, es fundamental verificar los valores de voltaje y corriente que manejará el dispositivo. Un interruptor debe soportar el voltaje máximo y la corriente requerida por el circuito para evitar fallos o daños, además, considera cuántas posiciones o configuraciones necesitarás. En Laumayer, te ofrecemos una variedad de modelos que se ajustan a distintos requisitos técnicos, garantizando seguridad y rendimiento.



Código Referencia Descripción
LOV0443 7 GN20 10 U INTERRUPTOR 7 GN2010U, TRIPOLAR 20AMP
LOV0444 7 GN25 10 U INTERRUPTOR 7 GN2510U TRIPOLAR 25AMP
LOV0445 7 GN32 10 U INTERRUPTOR 7 GN3210U TRIPOLAR 32AMP
LOV0446 7 GN40 10 U INTERRUPTOR 7 GN4010U TRIPOLAR 40AMP
LOV0447 7 GN63 10 U INTERRUPTOR 7 GN6310U TRIPOLAR 63AMP
LOV0448 7 GN125 10 U INTERRUPTOR 7 GN12510U TRIPOLAR 125 AMP
LOV0449 7 GN20 10 P INTERRUPTOR 7 GN2010P TRIPOLAR 20AMP EN CAJA
LOV0450 7 GN25 10 P INTERRUPTOR 7 GN2510P TRIPOLAR 25AMP EN CAJA
LOV0451 7 GN32 10 P INTERRUPTOR 7 GN3210P TRIPOLAR 32AMP EN CAJA
LOV0452 7 GN40 10 P INTERRUPTOR 7 GN4010P TRIPOLAR 40AMP EN CAJA
LOV0453 7 GN63 10 P INTERRUPTOR 7 GN6310P TRIPOLAR 63AMP EN CAJA
LOV0455 7 GN12 11U INVERSOR 7 GN1211U, TRIPOLAR 12AMP
LOV0456 7 GN20 11U INVERSOR 7 GN2011U TRIPOLAR 20AMP
LOV0457 7 GN25 11U INVERSOR 7 GN2511U TRIPOLAR 25AMP
LOV0458 7 GN32 11U INVERSOR 7 GN3211U TRIPOLAR 32AMP
LOV0459 7 GN40 11U INVERSOR 7 GN4011U TRIPOLAR 40AMP
LOV0460 7 GN63 11U INVERSOR 7 GN6311U TRIPOLAR 63AMP
LOV0461 7 GN12 11P INVERSOR 7 GN1211P TRIPOLAR 12AMP EN CAJA
LOV0462 7 GN20 11P INVERSOR 7 GN2011P TRIPOLAR 20AMP EN CAJA
LOV0463 7 GN25 11P INVERSOR 7 GN2511P TRIPOLAR 25AMP EN CAJA
LOV0465 7 GN40 11P INVERSOR 7 GN4011P TRIPOLAR 40AMP EN CAJA
LOV0466 7 GN63 11P INVERSOR 7 GN6311P TRIPOLAR 63AMP EN CAJA
LOV0469 7 GN12 53U CONMUTADOR 7 GN1253U, TRIPOLAR 12 AMP
LOV0470 7 GN20 53U CONMUTADOR 7 GN2053U TRIPOLAR 20 AMP
LOV0471 7 GN25 53U CONMUTADOR 7 GN2553U TRIPOLAR 25AMP
LOV0472 7 GN32 53U CONMUTADOR 7 GN3253U TRIPOLAR 32 AMP
LOV0473 7 GN40 53U CONMUTADOR 7 GN4053U TRIPOLAR 40 AMP
LOV0474 7 GN63 53U CONMUTADOR 7GN6353U TRIPOLAR 63 AMP
LOV0475 7 GN125 53U CONMUTADOR 7 GN12553U TRIPOLAR 125 AMP
LOV0476 7 GN12 53 P CONMUTADOR 7 GN1253P TRIPOLAR 12 AMP EN CAJA
LOV0477 7 GN20 53 P CONMUTADOR 7 GN2053P TRIPOLAR 20 AMP EN CAJA
LOV0478 7 GN25 53 P CONMUTADOR 7 GN2553P TRIPOLAR 25AMP EN CAJA
LOV0479 7 GN32 53 P CONMUTADOR 7 GN3253P TRIPOLAR 32 AMP EN CAJA
LOV0480 7 GN40 53 P CONMUTADOR 7 GN4053P TRIPOLAR 40 AMP EN CAJA
LOV0481 7 GN63 53 P CONMUTADOR 7 GN6353P TRIPOLAR 63 AMP EN CAJA
LOV0482 7 GN12 75 U CONMUTADOR 7 GN1275U TETRAPOLAR 12 AMP
LOV0483 7 GN20 75 U CONMUTADOR 7 GN2075U TETRAPOLAR 20 AMP
LOV0484 7 GN25 75 U CONMUTADOR 7 GN2575U TETRAPOLAR 25 AMP
LOV0485 7 GN32 75 U CONMUTADOR 7 GN3275U TETRAPOLAR 32 AMP
LOV0486 7 GN40 75 U CONMUTADOR 7 GN4075U TETRAPOLAR 40 AMP
LOV0487 7 GN63 75 U CONMUTADOR 7 GN6375U TETRAPOLAR 63 AMP
LOV0488 7 GN125 75 U CONMUTADOR 7 GN12575U TETRAPOLAR 125 AMP
LOV0489 7 GN12 75 P CONMUTADOR 7 GN1275P TETRAPOLAR 12 AMP CAJA
LOV0492 7 GN32 75 P CONMUTADOR 7 GN3275P TETRAPOLAR 32 AMP CAJA
LOV0493 7 GN40 75 P CONMUTADOR 7 GN4075P TETRAPOLAR 40 AMP CAJA
LOV0494 7 GN63 75 P CONMUTADOR 7 GN6375P TETRAPOLAR 63 AMP CAJA
LOV0495 7 GN20 66 U SELECTOR VOLTIMETRO 7 GN2066U, 7P 20AMP
LOV0497 7 GN20 60 U SELECTOR VOLTIMETRO 7 GN2060U, 5P 20AMP
LOV0498 7 GN12 60 U SELECTOR VOLTIMETRO 7 GN1260U, 5P 12AMP
LOV0499 7 GN20 98 U SELECTOR AMPERIMETRO 7 GN2098U, 4P 20AMP
LOV0500 7 GN12 98 U SELECTOR AMPERIMETRO 7 GN1298U, 4P 12AMP
LOV0501 GXA01 PERILLA PAD GXA01, AMARILLA/ROJA PARA GX16-GX21
LOV0502 GXA PERILLA PAD GXA11, AMARILLA/ROJA PARA GX32-GX41
