DPS IEC – Aplicaciones Fotovoltaicas-DPS tipo I+II-Protección contra sobretensiones transitorias-Energía

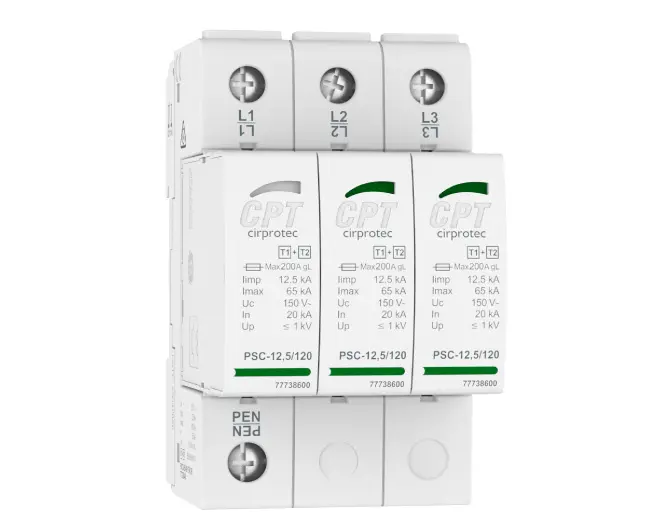

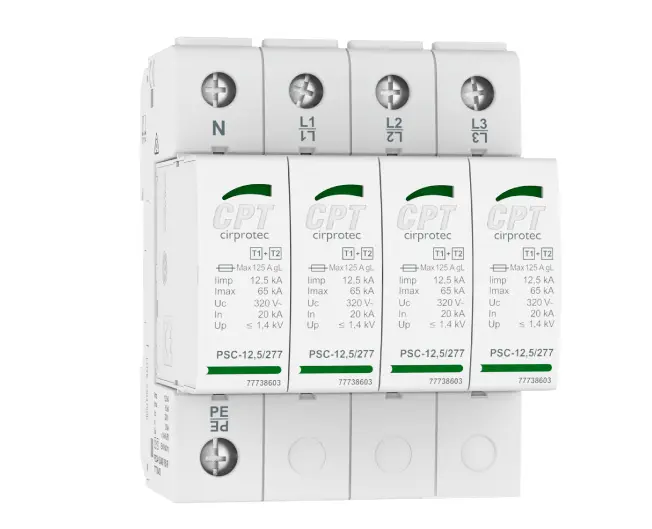

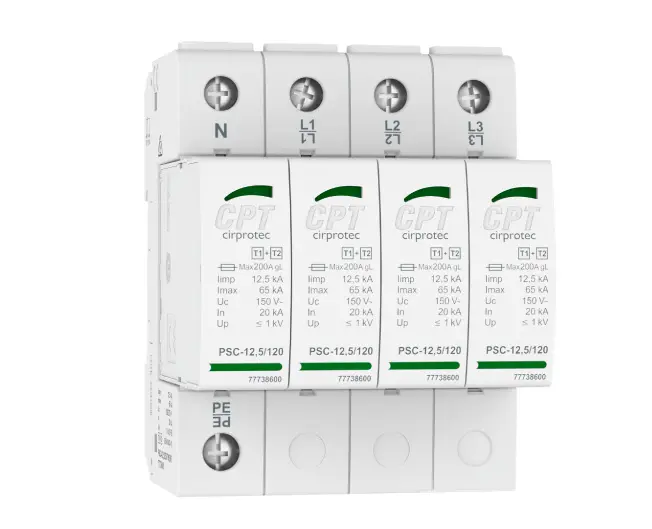

Protector contra sobretensiones transitorias, tipo 1+2, 12.5kA(10/350), 120V o 277V. Para régimenes de neutro TNS, TNC

PSC es la gama de dispositivos combinados para descargar corrientes de tipo rayo (tipo 1 / clase I) y proteger contra sobretensiones transitorias inducidas (tipo 2 / clase II), según norma IEC 61643-11. Formato desenchufable para carril DIN.

Código Referencia Descripción
CIR0001 PSC1-12,5/120 DPS TIPO 1+2 PSC1-12,5/120, 1P, 65kA 8/20, 12.5kA 10/350
CIR0002 PSC1-12,5/277 DPS TIPO 1+2 PSC1-12,5/277, 1P, 65kA 8/20, 12.5kA 10/350
CIR0003 PSC2-12,5/120 TNS DPS TIPO 1+2 PSC2-12,5/120TNS, 2P, 65kA 8/20, 12.5kA 10/350
CIR0004 PSC2-12,5/277 TNS DPS TIPO 1+2 PSC2-12,5/277TNS, 2P, 65kA 8/20, 12.5kA 10/350
CIR0005 PSC3-12,5/230 TNC DPS TIPO 1+2 PSC3-12,5/230TNC, 3P, 65kA 8/20, 12.5kA 10/350
CIR0006 PSC4-12,5/230 TNS DPS TIPO 1+2 PSC4-12,5/230TNS, 4P, 65kA 8/20, 12.5kA 10/350
CIR0007 PSC4-12,5/480 TNS DPS TIPO 1+2 PSC4-12,5/480TNS, 4P, 65kA 8/20, 12.5kA 10/350
CIR0008 PSC 12,5/120 CARTUCHO TIPO 1+2 PSC 12,5/120, 65KA 8/20, 12.5KA 10/350
CIR0009 PSC-12,5/277 CARTUCHO TIPO 1+2 PSC 12,5/277, 65kA 8/20, 12.5kA 10/350
CIR0066 PSC1-12,5/120 IR DPS TIPO 1+2 PSC1-12,5/120, 1P, 65kA 8/20, 12.5kA 10/350 IR
CIR0067 PSC1-12,5/277 IR DPS TIPO 1+2 PSC1-12,5/277, 1P, 65kA 8/20, 12.5kA 10/350 IR
CIR0068 PSC2-12,5/120 TNS IR DPS TIPO 1+2 PSC2-12,5/120TNS, 2P,65kA 8/20,12.5kA 10/350 IR
CIR0069 PSC2-12,5/277 TNS IR DPS TIPO 1+2 PSC2-12,5/277TNS, 2P,65kA 8/20,12.5kA 10/350 IR
CIR0070 PSC3-12,5/230 TNC IR DPS TIPO 1+2 PSC3-12,5/230TNC, 3P,65kA 8/20,12.5kA 10/350 IR
CIR0071 PSC4-12,5/230 TNS IR DPS TIPO 1+2 PSC4-12,5/230TNS, 4P,65kA 8/20,12.5kA 10/350 IR
CIR0072 PSC4-12,5/480 TNS IR DPS TIPO 1+2 PSC4-12,5/480TNS, 4P,65kA 8/20,12.5kA 10/350 IR
CIR0121 PSC3-5/1000 PV DPS TIPO 1+2 PSC3-5/1000 PV, 3P, 40kA 8/20, 5kA 10/350
CIR0126 PSC3-12,5/480 TNC DPS TIPO 1+2 PSC3-12,5/480 TNC 3P,65KA 8/20, 12.5kA 10/350
CIR0127 PSC3-12,5/480 TNC IR DPS TIPO 1+2 PSC3-12,5/480 TNC 3P,65KA 8/20, 12.5kA 10/350 IR
CIR0136 PSC5-5/1000 PV2 IR  DPS TIPO 1+2 PSC5-5/1000 PV2, 5P, 40kA 8/20, 5kA 10/350 2+,2-,1PE,IR
CIR0137 PSC5-5/1000 PV IR  DPS TIPO 1+2 PSC5-5/1000 PV2, 5P, 40kA 8/20, 5kA 10/350 3+,1-,1PE,IR
CIR0140 PSC3-5/680R IR DPS TIPO 1+2 PSC3-5/680R – 690VAC/800VAC 4P,40KA 8/20, 5kA 10/350 IR
CIR0144 PSC3-7,5/230 TNC IR DPS TIPO 1+2 PSC3-7.5/230 TNC IR, 3P,65kA 8/20,7.5kA 10/350
CIR0145 PSC4-7,5/230 TNS IR DPS TIPO 1+2 PSC4-7.5/230 TNS IR, 4P,65KA 8/20,7.5KA 10/350
CIR0158 PSC4-12,5/400 TNS IR DPS TIPO 1+2 PSC4-12,5/400 TNS IR, 4P,65KA 8/20,12,5KA 10/350
