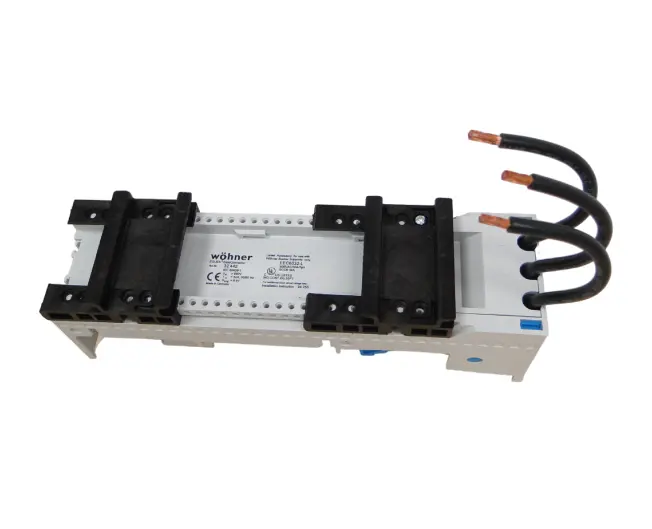

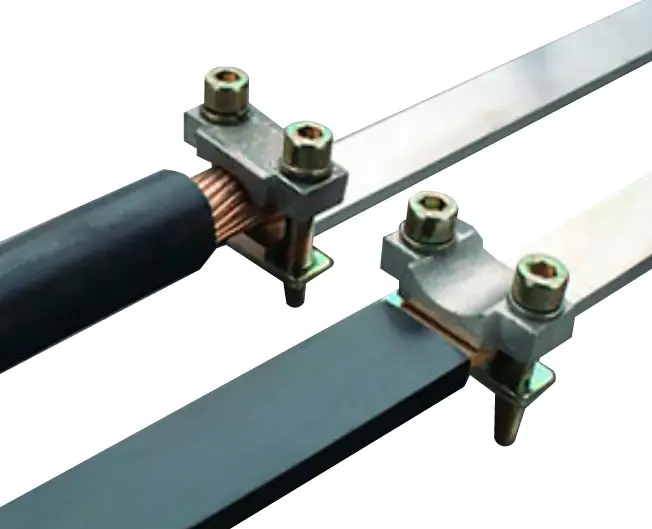

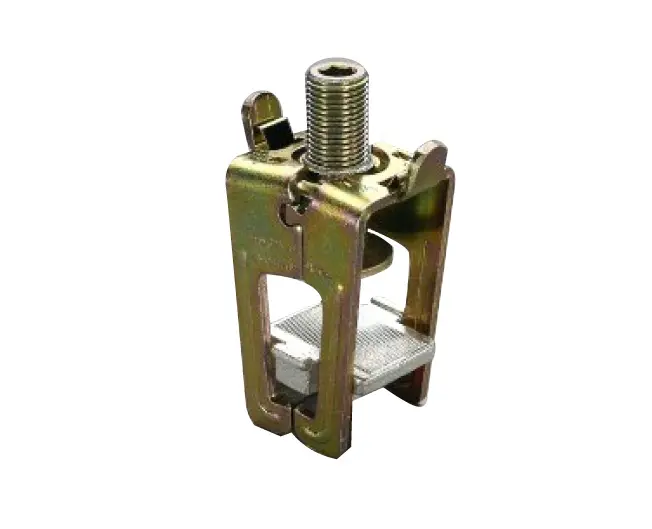

Aisladores para barras entre 12×5 y hasta 120×10. Módulo de conexión para alimentación de barraje o alimentación de cargas. Máxima temperatura 125°c. Autoextinguible según norma UL 94, libre de halógenos. Voltaje nominal (IEC) 800vac / 800 VDC. Cumple normativa UL 508. Adaptadores para equipos con fijación tipo riel y caja moldeada. Bornes de conexión para secciones de 1.5 hasta 120 mm2 (16AWG – 600MCM) en barras de 5mm2 y/o 10 mm2 de espesor, bornes tipo clip que permiten la permanencia de estos en la barra mientras se conecta el cable sin necesidad de realizar perforaciones. Bases portafusibles para corrientes entre 160 y 300 AMP para certificado RETIE vigente. Cumple normativad UL 508
Accesorios para barras planas desde 12X5mm hasta 30X10mm, eliminan la necesidad de perforar las barras para fijar las derivaciones en cables o barras flexibles, evitan completamente el contacto accidental y cumplen con los requerimientos de distancias recorridas por la corriente en aire y a lo largo de las superficies de los componentes según estándares de UL
Código | Referencia | Descripción |
---|---|---|
VAT0018 | VAT.3P.MC.16-6AWG | MODULO DE CONEXIÓN VAT.3P.MC.16-6AWG 1,5-16 mm2 |
VAT0019 | VAT.3P.MC.10-0AWG | MODULO DE CONEXIÓN VAT.3P.MC.10-0AWG 6-50 mm2 |
VAT0020 | VAT.3P.MC.2-250AWG | MODULO DE CONEXIÓN VAT.3P.MC.2-250AWG 35-120 mm2 |
VAT0021 | VAT.3P.MC.3/0-350MCM | MODULO DE CONEXIÓN VAT.3P.MC.3/0-350MCM 95-185 mm2 |
VAT0022 | VAT.3P.MC.32-20BF | MODULO DE CONEXIÓN VAT.3P.MC.32-20BF B.FLEX 32×20 |
VAT0023 | VAT.3P.EC.25 | EASY CONECTOR VAT.3P.EC.25 25 AMP |
VAT0024 | VAT.3P.EC.32 | EASY CONECTOR VAT.3P.EC.32 32 AMP |
VAT0025 | VAT.3P.EC.63 | EASY CONECTOR VAT.3P.EC.63 63 AMP |
VAT0026 | VAT.3P.EC.80 | EASY CONECTOR VAT.3P.EC.80 80 AMP |
VAT0027 | VAT.3P.AU.CU.160 | ADAPATADOR UNIVERSAL 160 A VAT.3P.AU.CU.160 CONEXIÓN ARRIBA |
VAT0028 | VAT.3P.AU.CD.160 | ADAPATADOR UNIVERSAL 160 A VAT.3P.AU.CD.160 CONEXIÓN ABAJO |
VAT0029 | VAT.3P.AU.CU.400 | ADAPATADOR UNIVERSAL 400 A VAT.3P.AU.CU.400 CONEXIÓN ARRIBA |
VAT0030 | VAT.3P.AU.CD.400 | ADAPATADOR UNIVERSAL 400 A VAT.3P.AU.CD.400 CONEXIÓN ABAJO |
VAT0031 | VAT.3P.AU.160 | ADAPATADOR UNIVERSAL 160 AVAT.3P.AU.160 |
VAT0032 | VAT.3P.AU.CU.250 | ADAPATADOR UNIVERSAL 250 A VAT.3P.AU.CD.250 CONEXIÓN ARRIBA |
VAT0033 | VAT.3P.AU.CD.250 | ADAPATADOR UNIVERSAL 250 A VAT.3P.AU.CD.250 CONEXIÓN ABAJO |
VAT0034 | VAT.3P.AU.CU/D.630 | ADAPATADOR UNIVERSAL 630 AVAT.3P.AU.CU/D.630 |
VAT0035 | VAT.3P.PAU.CU/D.630 | PLACA PARA SER USADA CON EL DN55909 VAT.3P.PAU.CU/D.630 |
VAT0036 | VAT.3P.BU.5MM.16-10AWG | BORNE UNIVERSAL VAT.3P.BU.5MM.16-10AWG 1,5-6mm2 BAR 5 mm |
VAT0037 | VAT.3P.BU.5MM.12-2AWG | BORNE UNIVERSAL VAT.3P.BU.5MM.12-2AWG 4-35mm2 BAR 5 mm |
VAT0038 | VAT.3P.BU.5MM.6-2/0AWG | BORNE UNIVERSAL VAT.3P.BU.5MM.6-2/0AWG 16-70mm2 BAR 5 mm |
VAT0039 | VAT.3P.BU.5MM.6-250MCM | BORNE UNIVERSAL VAT.3P.BU.5MM.6-250MCM 16-120mm2 BAR 5 mm |
VAT0040 | VAT.3P.BU.10MM.16-10AWG | BORNE UNIVERSAL VAT.3P.BU.10MM.16-10AWG 1,5-16mm2 BAR 10 mm |
VAT0041 | VAT.3P.BU.10MM.12-2AWG | BORNE UNIVERSAL VAT.3P.BU.10MM.12-2AWG 4-35mm2 BAR 10 mm |
VAT0042 | VAT.3P.BU.10MM.6-2/0AWG | BORNE UNIVERSAL VAT.3P.BU.10MM.6-2/0AWG 16-70mm2 BAR 10 mm |
VAT0043 | VAT.3P.BU.10MM.6-250MCM | BORNE UNIVERSAL VAT.3P.BU.10MM.6-250MCM 16-120mm2 BAR 10 mm |
VAT0044 | VAT.3P.BP.CU.160 | BASE PORTAFUSIBLE VAT.3P.BP.CU.160 160 A 3P CONEXIÓN ARRIBA |
VAT0045 | VAT.3P.BP.CD.160 | BASE PORTAFUSIBLE VAT.3P.BP.CD.160 160 A 3P CONEXIÓN ABAJO |
VAT0046 | VAT.3P.BP.CU.250 | BASE PORTAFUSIBLE VAT.3P.BP.CU.250 250 A 3P CONEXIÓN ARRIBA |
VAT0047 | VAT.3P.BP.CD.250 | BASE PORTAFUSIBLE VAT.3P.BP.CD.250 250 A 3P CONEXIÓN ABAJO |
VAT0048 | VAT.3P.BP.CU.400 | BASE PORTAFUSIBLE VAT.3P.BP.CU.400 400 A 3P CONEXIÓN ARRIBA |
VAT0049 | VAT.3P.BP.CD.400 | BASE PORTAFUSIBLE VAT.3P.BP.CD.400 400 A 3P CONEXIÓN ABAJO |
VAT0050 | VAT.3P.BP.CU.630 | BASE PORTAFUSIBLE VAT.3P.BP.CU.630 630 A 3P CONEXIÓN ARRIBA |
VAT0051 | VAT.3P.BP.CD.630 | BASE PORTAFUSIBLE VAT.3P.BP.CD.630 630A 3P CONEXIÓN ABAJO |
Aisladores para barras entre 12×5 y hasta 120×10. Módulo de conexión para alimentación de barraje o alimentación de cargas. Máxima temperatura 125°c. Autoextinguible según norma UL 94, libre de halógenos. Voltaje nominal (IEC) 800vac / 800 VDC. Cumple normativa UL 508. Adaptadores para equipos con fijación tipo riel y caja moldeada. Bornes de conexión para secciones de 1.5 hasta 120 mm2 (16AWG – 600MCM) en barras de 5mm2 y/o 10 mm2 de espesor, bornes tipo clip que permiten la permanencia de estos en la barra mientras se conecta el cable sin necesidad de realizar perforaciones. Bases portafusibles para corrientes entre 160 y 300 AMP para certificado RETIE vigente. Cumple normativad UL 508
Accesorios para barras planas desde 12X5mm hasta 30X10mm, eliminan la necesidad de perforar las barras para fijar las derivaciones en cables o barras flexibles, evitan completamente el contacto accidental y cumplen con los requerimientos de distancias recorridas por la corriente en aire y a lo largo de las superficies de los componentes según estándares de UL
Código | Referencia | Descripción |
---|---|---|
VAT0018 | VAT.3P.MC.16-6AWG | MODULO DE CONEXIÓN VAT.3P.MC.16-6AWG 1,5-16 mm2 |
VAT0019 | VAT.3P.MC.10-0AWG | MODULO DE CONEXIÓN VAT.3P.MC.10-0AWG 6-50 mm2 |
VAT0020 | VAT.3P.MC.2-250AWG | MODULO DE CONEXIÓN VAT.3P.MC.2-250AWG 35-120 mm2 |
VAT0021 | VAT.3P.MC.3/0-350MCM | MODULO DE CONEXIÓN VAT.3P.MC.3/0-350MCM 95-185 mm2 |
VAT0022 | VAT.3P.MC.32-20BF | MODULO DE CONEXIÓN VAT.3P.MC.32-20BF B.FLEX 32×20 |
VAT0023 | VAT.3P.EC.25 | EASY CONECTOR VAT.3P.EC.25 25 AMP |
VAT0024 | VAT.3P.EC.32 | EASY CONECTOR VAT.3P.EC.32 32 AMP |
VAT0025 | VAT.3P.EC.63 | EASY CONECTOR VAT.3P.EC.63 63 AMP |
VAT0026 | VAT.3P.EC.80 | EASY CONECTOR VAT.3P.EC.80 80 AMP |
VAT0027 | VAT.3P.AU.CU.160 | ADAPATADOR UNIVERSAL 160 A VAT.3P.AU.CU.160 CONEXIÓN ARRIBA |
VAT0028 | VAT.3P.AU.CD.160 | ADAPATADOR UNIVERSAL 160 A VAT.3P.AU.CD.160 CONEXIÓN ABAJO |
VAT0029 | VAT.3P.AU.CU.400 | ADAPATADOR UNIVERSAL 400 A VAT.3P.AU.CU.400 CONEXIÓN ARRIBA |
VAT0030 | VAT.3P.AU.CD.400 | ADAPATADOR UNIVERSAL 400 A VAT.3P.AU.CD.400 CONEXIÓN ABAJO |
VAT0031 | VAT.3P.AU.160 | ADAPATADOR UNIVERSAL 160 AVAT.3P.AU.160 |
VAT0032 | VAT.3P.AU.CU.250 | ADAPATADOR UNIVERSAL 250 A VAT.3P.AU.CD.250 CONEXIÓN ARRIBA |
VAT0033 | VAT.3P.AU.CD.250 | ADAPATADOR UNIVERSAL 250 A VAT.3P.AU.CD.250 CONEXIÓN ABAJO |
VAT0034 | VAT.3P.AU.CU/D.630 | ADAPATADOR UNIVERSAL 630 AVAT.3P.AU.CU/D.630 |
VAT0035 | VAT.3P.PAU.CU/D.630 | PLACA PARA SER USADA CON EL DN55909 VAT.3P.PAU.CU/D.630 |
VAT0036 | VAT.3P.BU.5MM.16-10AWG | BORNE UNIVERSAL VAT.3P.BU.5MM.16-10AWG 1,5-6mm2 BAR 5 mm |
VAT0037 | VAT.3P.BU.5MM.12-2AWG | BORNE UNIVERSAL VAT.3P.BU.5MM.12-2AWG 4-35mm2 BAR 5 mm |
VAT0038 | VAT.3P.BU.5MM.6-2/0AWG | BORNE UNIVERSAL VAT.3P.BU.5MM.6-2/0AWG 16-70mm2 BAR 5 mm |
VAT0039 | VAT.3P.BU.5MM.6-250MCM | BORNE UNIVERSAL VAT.3P.BU.5MM.6-250MCM 16-120mm2 BAR 5 mm |
VAT0040 | VAT.3P.BU.10MM.16-10AWG | BORNE UNIVERSAL VAT.3P.BU.10MM.16-10AWG 1,5-16mm2 BAR 10 mm |
VAT0041 | VAT.3P.BU.10MM.12-2AWG | BORNE UNIVERSAL VAT.3P.BU.10MM.12-2AWG 4-35mm2 BAR 10 mm |
VAT0042 | VAT.3P.BU.10MM.6-2/0AWG | BORNE UNIVERSAL VAT.3P.BU.10MM.6-2/0AWG 16-70mm2 BAR 10 mm |
VAT0043 | VAT.3P.BU.10MM.6-250MCM | BORNE UNIVERSAL VAT.3P.BU.10MM.6-250MCM 16-120mm2 BAR 10 mm |
VAT0044 | VAT.3P.BP.CU.160 | BASE PORTAFUSIBLE VAT.3P.BP.CU.160 160 A 3P CONEXIÓN ARRIBA |
VAT0045 | VAT.3P.BP.CD.160 | BASE PORTAFUSIBLE VAT.3P.BP.CD.160 160 A 3P CONEXIÓN ABAJO |
VAT0046 | VAT.3P.BP.CU.250 | BASE PORTAFUSIBLE VAT.3P.BP.CU.250 250 A 3P CONEXIÓN ARRIBA |
VAT0047 | VAT.3P.BP.CD.250 | BASE PORTAFUSIBLE VAT.3P.BP.CD.250 250 A 3P CONEXIÓN ABAJO |
VAT0048 | VAT.3P.BP.CU.400 | BASE PORTAFUSIBLE VAT.3P.BP.CU.400 400 A 3P CONEXIÓN ARRIBA |
VAT0049 | VAT.3P.BP.CD.400 | BASE PORTAFUSIBLE VAT.3P.BP.CD.400 400 A 3P CONEXIÓN ABAJO |
VAT0050 | VAT.3P.BP.CU.630 | BASE PORTAFUSIBLE VAT.3P.BP.CU.630 630 A 3P CONEXIÓN ARRIBA |
VAT0051 | VAT.3P.BP.CD.630 | BASE PORTAFUSIBLE VAT.3P.BP.CD.630 630A 3P CONEXIÓN ABAJO |
Los tableros de la línea CQE, gracias a su construcción soportada en perfiles montantes permite mantener los lados descubiertos para facilitar el ingreso de cables o el acople con otros tableros creando estructuras modulares expandibles que se ajustan a las necesidades actuales y futuras de sus instalaciones brindando un grado de protección IP55 e IK10. Dimensiones individuales disponibles: altura1600-2000mm,anchos 400-600-800-1000-1200 mm. Profundidades 400-600-800 mm
Soportes para barras de 3 polos, adaptables a barras de 5mm y 10mm de espesor según IEC/UL. Cubiertas de barraje que protegen el sistema de contactos accidentales, ajustándose a la solución requerida mediante distintas dimensiones que se logran con la combinación de varias secciones.
Los aires acondicionados, ventiladores y filtros DKC representan una solución ideal para todas las aplicaciones donde es necesario enfriar y mantener la temperatura ideal al interior del tablero. Proporcionando una solución óptima, cuando se quiere evitar daños o paros de los equipos a causa de altos niveles de temperatura manteniendo un alto grado de protección contra el agua, polvo y agentes químicos
Los cofres de la línea CE, presentan una estructura fabricada en monoblock en lámina de acero de 1.5mm. Bisagras que permiten un ángulo de apertura de 130°, registro inferior para paso de cables, placa de montaje incluida con espesor de 2.0mm. Grado de protección IP-66 y protección contra el impacto IK10.
