En un sistema eléctrico, una mala selección del dispositivo de protección puede traducirse en sobrecargas, fallas críticas e incluso la interrupción total de la operación.
En edificios, centros comerciales e instalaciones industriales, donde la continuidad del servicio es clave, elegir correctamente un Interruptor termomagnético en caja moldeada no es solo una decisión técnica: es una decisión estratégica para proteger los equipos y asegurar la operación continua del sistema.
Dentro de esta arquitectura, el interruptor de caja moldeada (MCCB) juega un papel clave en la protección de alimentadores y cargas críticas.
¿Por qué es clave elegir correctamente un interruptor eléctrico?
Porque una mala selección de dispositivos de protección puede generar:
- Fallas eléctricas críticas
- Paradas no programadas
- Daños en equipos
- Riesgos operativos y de seguridad
Por eso, entender qué tipo de interruptor utilizar desde un mini-interruptor termomagnético (MCB) hasta un interruptor en caja moldeada (MCCB) es fundamental en el diseño de tableros eléctricos.

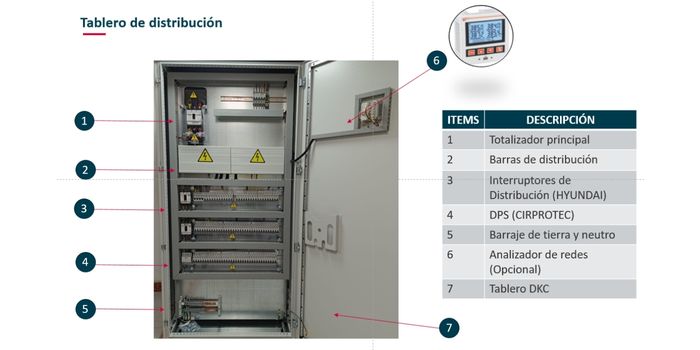

Tipos de interruptores eléctricos en tableros

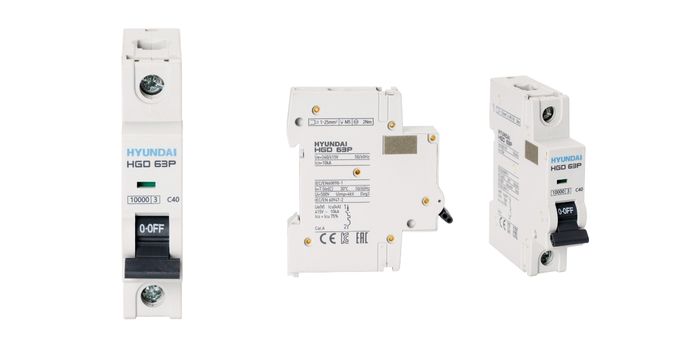

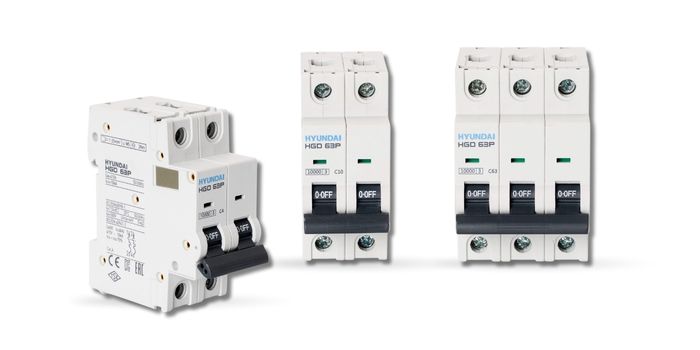

MCB – Protección de circuitos derivados o Ramales
Los interruptores miniatura (MCB) o mini-interruptores están diseñados para circuitos ramales en tableros de distribución y se utilizan en:
- Iluminación
- Tomas de corriente
- Sistemas de climatización
- Equipos electrónicos
Ofrecen protección contra sobrecargas y cortocircuitos, con capacidades de ruptura típicas de 6kA y 10 kA, y un diseño compacto para montaje en riel DIN.

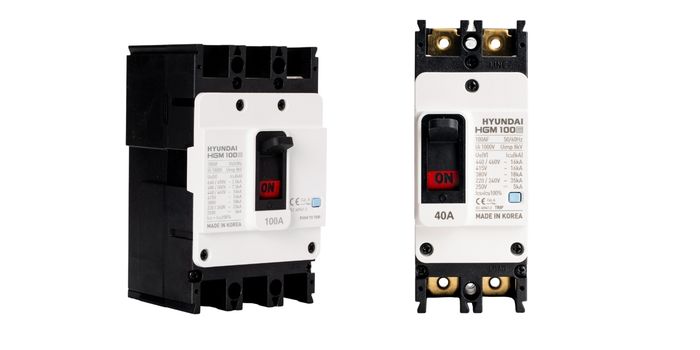

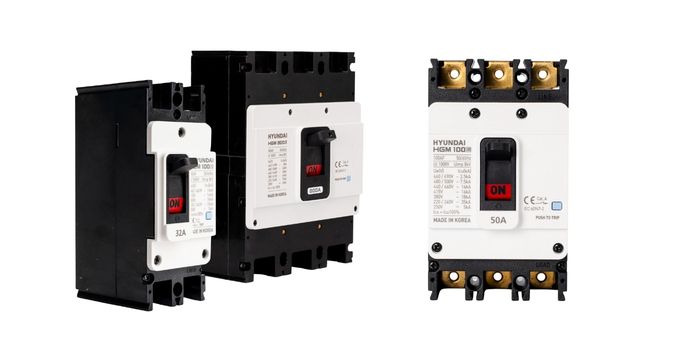

MCCB – Interruptores Caja moldeada (Interruptor Principal/Totalizador)
El interruptor automático de caja moldeada (MCCB) se utiliza si está a la entrada del tablero como Interruptor principal o si protege el total de un grupo de cargas o un subtablero como Totalizador.
Alguna características son:
- Rango de corriente de 16A hasta 1600A
- Versiones de 2 o 3 polos
- Diferentes capacidades de cortes
- Diferentes tipos de protección contra sobrecarga y cortocircuito o solo cortocircuito, falla a tierra, protección motores u otra.
Aplicaciones:
- Alimentación de subtableros
- Protección de motores
- Sistemas HVAC
- Equipos electromecánicos

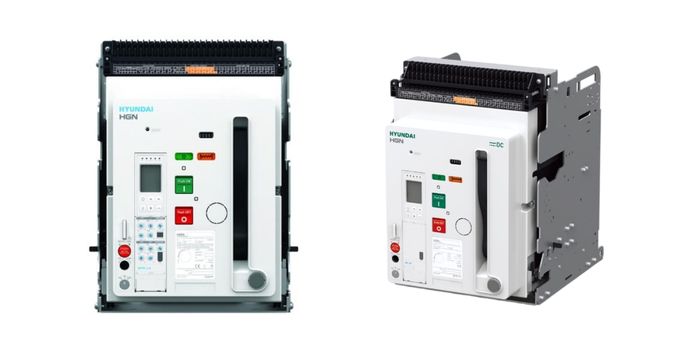

ACB – Interruptores Abiertos o en Aire ( Protección principal, o Totalizadores)
En tableros generales de baja tensión (TGBT), la protección principal se realiza con interruptores de potencia en aire (ACB) o la protección de un grupo de cargas o un subtablero como Totalizador.
Estos equipos manejan:
- Corrientes desde 1000A hasta 4000A
- Alta capacidad de interrupción
- Aplicaciones críticas
MCCB vs MCB: ¿cuál necesitas realmente?
La elección entre un MCB y un MCCB depende principalmente de la capacidad de corriente y el nivel de protección requerido en la instalación. Mientras que los interruptores miniatura (MCB) se utilizan en circuitos de baja demanda, como iluminación o tomas de corriente, el Interruptor Automático de Caja Moldeada (MCCB) está diseñado para aplicaciones de mayor capacidad, ofreciendo mayor robustez, posibilidad de ajuste y una protección más confiable en alimentadores y cargas críticas.
¿Qué es la capacidad de corte y por qué es crítica?
La capacidad de corte es la capacidad del interruptor para interrumpir una corriente de cortocircuito sin dañarse.
¿Qué es la selectividad y por qué es crítica?
La Selectividad es el criterio de coordinación entre dispositivos de protección que garantiza que, ante una falla, opere únicamente el interruptor más cercano al punto afectado, manteniendo energizado el resto del sistema.
En un tablero eléctrico, la selectividad se aplica típicamente entre dispositivos ubicados en diferentes niveles así:
MCB en circuitos ramales, MCCB como interruptores principales o totalizadores de subtableros, y ACB como interruptores principales de mayor capacidad o totalizadores generales.
El objetivos es asegurar una correcta coordinación, de manera que :
- Ante una falla en un circuito ramal, dispare primero el MCB
- Si la falla no es despejada actúe el MCCB
- En caso de fallas más severas o generales opera el ACB.
Protección especializada para sistemas críticos
Interruptores dedicados a proteger cargas especiales y pueden ser del tipo de protección solo magnético, interruptores diferenciales, interruptores con falla a tierra u otro.
Aplicaciones:
- Bombas contra incendio (Solo protección magnética)
- Equipos de diálisis (Interruptores con protección diferencial)
Arquitectura recomendada de protección eléctrica
• Nivel 1: Circuitos ramales → MCB
• Nivel 2: Alimentadores → MCCB
• Nivel 3: Sistemas críticos → Protección magnética
• Nivel 4: Protección principal → ACB
Beneficios de implementar una solución integral
Implementar una solución integral de protección eléctrica no solo mejora la confiabilidad del sistema, sino que permite establecer una protección coordinada entre los diferentes niveles del tablero, optimizando su desempeño ante condiciones de falla. Asimismo, facilita la escalabilidad de la instalación y su integración con sistemas de monitoreo energético, lo que se traduce en mayor control, eficiencia operativa y reducción de riesgos en aplicaciones comerciales e industriales.
Optimiza la protección de tu sistema eléctrico con la selección adecuada
Elegir correctamente el tipo de interruptor, considerar su capacidad de ruptura y garantizar la selectividad entre los equipos son factores clave para el desempeño del sistema eléctrico. Estos criterios no solo permiten proteger la instalación, sino también prevenir fallas críticas, reducir pérdidas operativas y minimizar riesgos para la infraestructura.
