Los cables de par trenzado son ampliamente utilizados en redes de telecomunicaciones y sistemas de transmisión de datos e información en general. Su estructura radica en pares de hilos conductores entrelazados que reducen la interferencia electromagnética (EMI) y la diafonía. Estos cables pueden clasificarse en dos grandes categorías: apantallados (STP – Shielded Twisted Pair) y no apantallados (UTP – Unshielded Twisted Pair).
¿Qué son los cables de par trenzado apantallados y no apantallados?
Los cables STP incorporan unas o varias capas de blindaje, ya sea una malla metálica o una lámina conductora (foil / cinta), que envuelve cada par o el conjunto de pares. Esta protección mejora la resistencia a las interferencias externas, especialmente en entornos industriales o con alto ruido electromagnético.
En contraste, los cables UTP no cuentan con ninguna pantalla o blindaje adicional. Su diseño más simple se basa en el trenzado de los hilos para reducir interferencias.
Cuándo elegir STP o UTP
⦁ STP: Ideal en ambientes con muchas fuentes de interferencia como industrias, centros de datos, cerca de cables de o redes eléctricas cercanas y redes de alta velocidad.
⦁ UTP: Adecuado para oficinas, escuelas, viviendas y entornos con bajo nivel de interferencias.
En la elección del tipo de cable se debe considerar el entorno y ambiente de instalación, presupuesto y el nivel de rendimiento deseado.
Tipos y configuraciones de blindajes de los cables STP
Existen diferentes configuraciones de apantallamiento, cada una indicada para distintas condiciones de instalación y niveles de interferencia. A continuación, se describen los tipos más comunes:

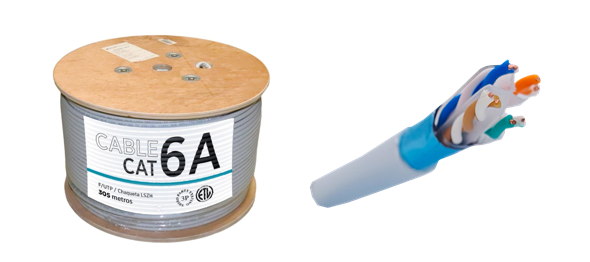

F/UTP (Foiled/Unshielded Twisted Pair)
En este tipo de cable, todos los pares trenzados están rodeados por una única lámina de aluminio que actúa como blindaje general. Sin embargo, los pares individuales no tienen protección adicional.
Recomendado en redes donde existen fuentes moderadas de interferencia

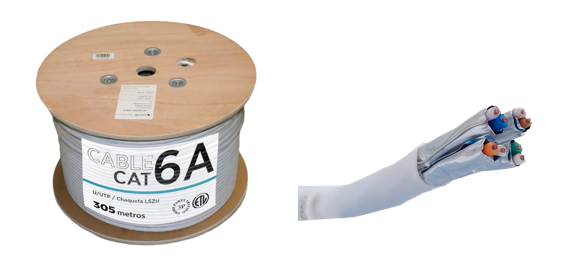

U/FTP (Unshielded/Foiled Twisted Pair)
Aquí, cada par trenzado individual está cubierto con una lámina metálica, pero el conjunto de pares no tiene un blindaje externo general. Este diseño ofrece una excelente protección contra diafonía entre pares.
Recomendado para en entornos con baja a media interferencia externa, así como para aplicaciones en donde se debe minimizar la interferencia entre los pares conductores del cable.

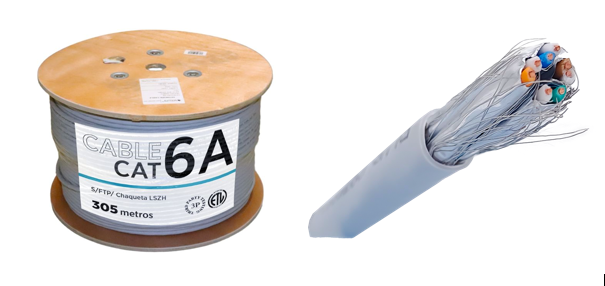

S/FTP (Shielded/Foiled Twisted Pair)
Este tipo combina un blindaje externo de malla metálica (trenza) que envuelve a todos los pares, y a su vez, cada par está apantallado individualmente con una lámina metálica.
Recomendado para ambientes con alta densidad de cables y fuertes interferencias electromagnéticas, como hospitales, plantas industriales, o instalaciones cercanas a motores o líneas de alta tensión.
F/FTP (Foiled/Foiled Twisted Pair)
Similar al S/FTP, pero en lugar de trenza metálica externa, tiene una lámina metálica general, además de láminas individuales en cada par. Ofrece una excelente protección electromagnética, aunque algo menor que el S/FTP en ambientes con interferencia.
La selección entre cables STP y UTP depende de una serie de factores técnicos. Mientras que STP ofrece mayor protección en ambientes ruidosos, UTP resulta más práctico en entornos comunes. Una correcta evaluación del entorno y necesidades específicas permitirá elegir la opción más adecuada para asegurar una transmisión de datos eficiente y segura.
LAUMAYER se posiciona como un proveedor confiable de soluciones para infraestructura de redes, ofreciendo al mercado una amplia gama de cables de par trenzado, tanto blindados (STP) como sin blindaje (UTP), bajo la marca VCP CONNECT+. Nuestros cables están diseñados con estándares de calidad óptimos para garantizar un desempeño superior en la transmisión de datos y la estabilidad de las comunicaciones.
Contamos con múltiples opciones de cables STP, incluyendo configuraciones como F/UTP, U/FTP, S/FTP y F/FTP, ideales para entornos donde se requiere una alta protección contra interferencias electromagnéticas. Los cables VCP CONNECT+ están pensados para aplicaciones exigentes en sectores industriales, centros de datos, hospitales y cualquier instalación donde la integridad de la señal sea crítica.
A su vez, ofrecemos una línea completa de cables UTP marca, ideales para proyectos en entornos residenciales, oficinas, y comercios, donde las condiciones electromagnéticas son más controladas. Nuestros cables sin blindaje destacan por su facilidad de instalación, excelente desempeño, y una muy buena relación costo-beneficio, lo que los hace una solución eficiente para la mayoría de redes estructuradas.
En Laumayer, nos enfocamos en satisfacer la creciente demanda del mercado de redes cableadas, asegurando disponibilidad inmediata, variedad de especificaciones técnicas (categorías, calibres, tipo de cubierta), y soporte técnico especializado. Ya sea para proyectos nuevos, expansiones o renovaciones de red, los cables VCP CONNECT+, tanto STP como UTP, están preparados para adaptarse a las condiciones y normativas de cada entorno, brindando confiabilidad, rendimiento y durabilidad.
