Sistema de medición easy branch

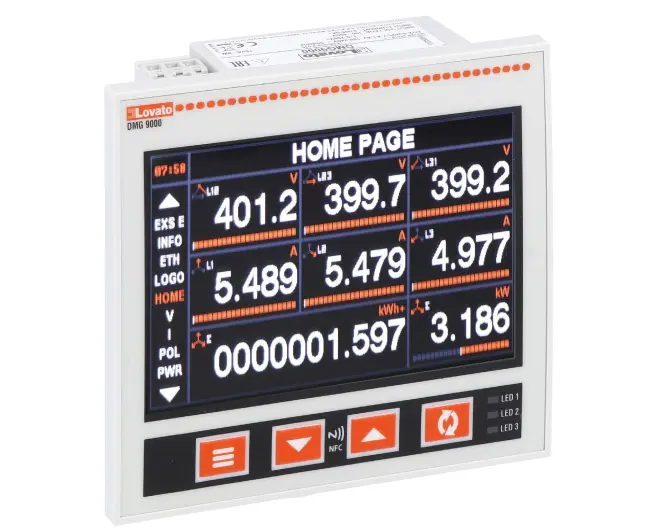

En la amplia pantalla LCD en color de los analizadores de red DMG… se muestran las medidas eléctricas con gran precisión, permitiendo controlar la red de distribución de la energía. Están realizados en carcasa
empotrable (escotadura estándar de 92×92 mm) con 3 ranuras para módulos de expansión enchufables de la serie EXP, que permiten adaptar el dispositivo a múltiples aplicaciones. Gracias a la tecnología NFC es
posible configurar y editar los parámetros mediante dispositivos inteligentes. El puerto óptico en la parte trasera del dispositivo permite la conguración de los parámetros, el diagnóstico de la red eléctrica y la
actualización firmware desde el analizador de red.
La interfaz gráfica, disponible en 10 idiomas (inglés, italiano, francés, alemán, español, portugués, polaco, ruso, checo, chino), está diseñada para facilitar la consulta de los datos disponibles, a saber:
– Tensión (de fase, entre fases y sistema)
– Corriente de fase (corriente de neutro calculada, medida por DMG9000)
– Medidas en 4 cuadrantes
– Potencia (activa, reactiva y aparente de fase y total)
– FP (factor de potencia de cada fase y total)
– Frecuencia
– Función de valor máximo (HIGH), valor mínimo (LOW) y valor medio (AVERAGE) en todas las medidas
– Valores de pico (máxima demanda) de potencia y corriente
– Tensión y corriente asimétricas
– Tasa de distorsión armónica total (THD de tensión y corriente)
– Análisis de armónicos de tensión y corriente hasta el orden 63
– Contadores de energía activa, reactiva y aparente (parciales y totales)
– Contadores de horas (totales y parciales programables).

En la amplia pantalla LCD en color de los analizadores de red DMG… se muestran las medidas eléctricas con gran precisión, permitiendo controlar la red de distribución de la energía. Están realizados en carcasa
empotrable (escotadura estándar de 92×92 mm) con 3 ranuras para módulos de expansión enchufables de la serie EXP, que permiten adaptar el dispositivo a múltiples aplicaciones. Gracias a la tecnología NFC es
posible configurar y editar los parámetros mediante dispositivos inteligentes. El puerto óptico en la parte trasera del dispositivo permite la conguración de los parámetros, el diagnóstico de la red eléctrica y la
actualización firmware desde el analizador de red.
La interfaz gráfica, disponible en 10 idiomas (inglés, italiano, francés, alemán, español, portugués, polaco, ruso, checo, chino), está diseñada para facilitar la consulta de los datos disponibles, a saber:
– Tensión (de fase, entre fases y sistema)
– Corriente de fase (corriente de neutro calculada, medida por DMG9000)
– Medidas en 4 cuadrantes
– Potencia (activa, reactiva y aparente de fase y total)
– FP (factor de potencia de cada fase y total)
– Frecuencia
– Función de valor máximo (HIGH), valor mínimo (LOW) y valor medio (AVERAGE) en todas las medidas
– Valores de pico (máxima demanda) de potencia y corriente
– Tensión y corriente asimétricas
– Tasa de distorsión armónica total (THD de tensión y corriente)
– Análisis de armónicos de tensión y corriente hasta el orden 63
– Contadores de energía activa, reactiva y aparente (parciales y totales)
– Contadores de horas (totales y parciales programables).

Un único instrumento para la monitorización de 33 cargas trifásicas
Cuando en un cuadro eléctrico se requiere monitorizar los parámetros de varias cargas, el sistema de medida multicircuito EASY BRANCH es una alternativa mas eficiente y fácil de instalar respecto a la solución tradicional con un instrumento independiente por cada punto de medida. Los cuadros eléctricos de distribución en centros comerciales o en los departamentos de una planta productiva representan aplicaciones ideales del sistema EASY BRANCH de lovato electric

Código Referencia Descripción
LOV1313 EXS0000 MODULO EXS0000 PARA EASY BRANCH COMPATIBLE CON DMG8000 Y DMG9000

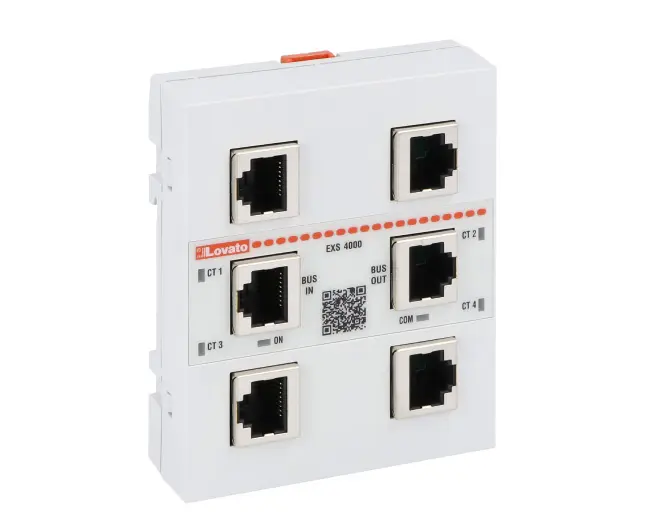

LOV1314 EXS4000 MODULO EXS4000 DE MEDIDA DE CORRIENTE CON 4 ENTRADAS RJ45

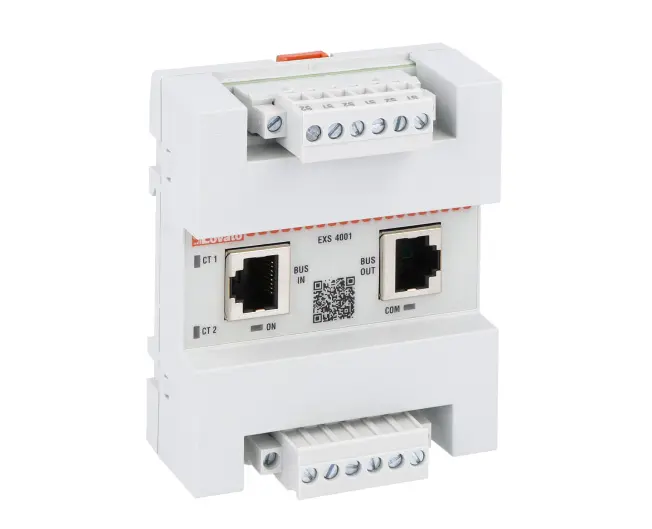

LOV1315 EXS4001 MODULO EXS4001 DE MEDIDA DE CORRIENTE CON 2 ENTRADAS 3 TCS TRADICIONLES
LOV1316 EXS1032 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS1032 MONOFASICO 32A RJ45 2MT
LOV1317 EXS1063 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS1063 MONOFASICO 63A RJ45 2MT
LOV1318 EXS1080 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS1080 MONOFASICO 80A RJ45 2MT
LOV1319 EXS1125 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS1125 MONOFASICO 125A RJ45 2MT
LOV1320 EXS3032 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS3032 TRIFASICO 32A RJ45 2MT
LOV1321 EXS3063 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS3063 TRIFASICO 63A RJ45 2MT
LOV1322 EXS3080 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS3080 TRIFASICO 80A RJ45 2MT
LOV1323 EXS3125 TRANSFORMADOR DE CORRIENTE ELECTRONICO EXS3125 TRIFASICO 125A RJ45 2MT
