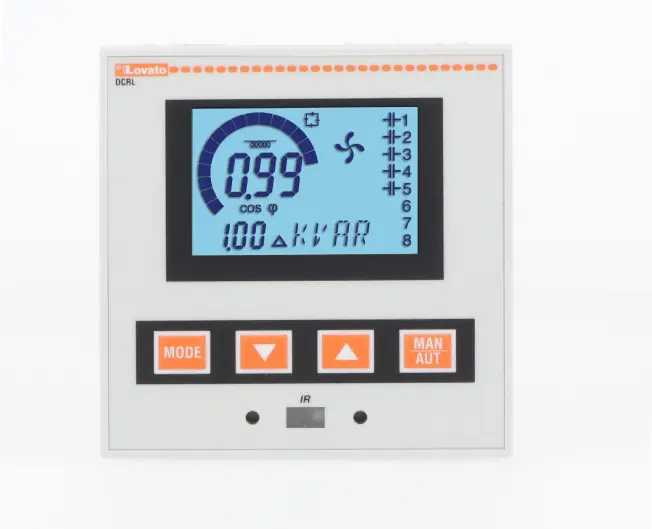

La serie DCRL presenta funciones avanzadas y un cuerpo específico ultracompacto. Combina el diseño moderno del frente con la practicidad de montaje y la posibilidad de expansión (módulos EXP…).
Sus características principales son:
– Display LCD de iconos retroiluminada con óptima visualización de los datos
– Códigos de alarma con texto en movimiento disponible en 6 idiomas (italiano, inglés, español, francés, alemán, portugués)
– Conexión en líneas monofásicas, trifásicas y sistemas de cogeneración (4 cuadrantes)
– Entrada de medida de tensión independiente de la alimentación, utilizable en líneas de media tensión con TV
– Significativa reducción del número de conmutaciones
– Uso homogéneo de los pasos de potencia equivalente
– Medición de la potencia reactiva instalada en cada paso
– Protección de los condensadores contra sobrecargas
– Protección del cuadro contra sobretemperatura mediante sensor interno
– Protección precisa contra microinterrupciones
– Amplia gama de parámetros disponibles, incluso THD de tensión y corriente, con análisis de cada armónico hasta el 15°
– Amplio rango de medición tensión
– Alta precisión de las medidas en valor eficaz (TRMS)
– Puerto óptico frontal de comunicación USB (CX01) y Wi-Fi (CX02) para conexión a ordenadores, teléfonos móviles y tabletas
– Compatibilidad con módulo de comunicación ETHERNET EXP1013 (solo per DCRL8)
– Compatibilidad con software de supervisión y, de configuración y control remoto y con la aplicación para Android/iOS
– Personalización con etiqueta frontal (solo DCRL8)
Caracteristicas de los reles correctores de factor de potencia 5A O 1A en el mismo regulador
Mediante un parámetro es posible habilitar el regulador para el empleo detransformadores de corriente con secundario de 5A o 1A.
– RETROILUMINACIÓN BLANCA DEL DISPLAY
Programable para el destello durante las condiciones de alarma.
– ANÁLISIS DE ARMÓNICOS
Comprende mediciones del THD y de cada armónico de la tensión y la corriente hasta el 15°, que se visualizan en pantalla.
– INTERVALOS DE MANTENIMIENTO
Hay 2 contadores: uno para el conteo de las horas de funcionamiento de los pasos y otro para la cantidad de maniobras de cada paso. Es posible configurar un umbral de alarma para ambos contadores.
– SENSOR DE TEMPERATURA INCORPORADO
La temperatura interna del regulador se mantiene constantemente monitorizada mediante el sensor incorporado.
El usuario puede programar los umbrales para activar y desactivar el ventilador de enfriamiento y/o para generar la alarma de temperatura.
ALTO GRADO DE PROTECCIÓN
El frontal del instrumento y la junta posterior han sido diseñados para garantizar el grado de protección IP65.
| Código | Referencia | Descripción |
|---|---|---|
| LOV0791 | DCRL5 | RELE DCRL5 CORRECTOR FP,5P,EXPANDIBLE A 7P CON MODULO,MULTIT |
| LOV0792 | DCRG8 | RELE DCRG8 CORRECTOR FP,8P,EXPANDIBLE A P CON MODULO,MULTIT |
| LOV0859 | DCRL8 | RELE DCRL8 CORRECTOR FP,8P,EXPANDIBLE A 14P CON MODULO,MULTI |
| LOV1324 | DCRG8F | RELE CORRECTOR DE FACTOR DE POTENCIA DCRG8F PARA USO CON TIRISTORES |
| LOV1325 | DCRG8IND | RELE CORRECTOR DE FACTOR DE POTENCIA DCRG8IND REACTIVA CAPACITIVA |
