Introducción
En el entorno industrial moderno, la confiabilidad del control eléctrico y la facilidad de integración entre dispositivos son aspectos fundamentales para garantizar seguridad, continuidad operativa y eficiencia en los procesos. Entre los elementos más utilizados para lograr este propósito se encuentran los relés de interfaz modular, dispositivos compactos y versátiles que permiten conmutar señales y cargas manteniendo un aislamiento eléctrico seguro entre circuitos.
Este tipo de relé ofrece una solución práctica, robusta y flexible para aplicaciones de automatización, protección, señalización y control, gracias a su diseño enchufable, su arquitectura modular y la posibilidad de elegir entre contactos SPDT o DPDT. A continuación, se presenta una guía completa y optimizada sobre su funcionamiento, características y aplicaciones industriales.

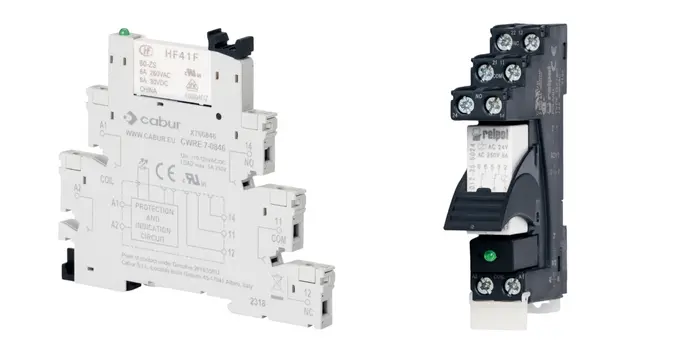

¿Qué es un relé de interfaz modular?
Un relé de interfaz modular es un dispositivo electromecánico diseñado para actuar como un interruptor controlado eléctricamente. Su función principal consiste en permitir la apertura o cierre de circuitos independientes mediante una bobina alimentada en voltaje AC o DC, sin que exista conexión directa entre el circuito de mando y el circuito de potencia.
Su diseño modular y enchufable lo convierte en una de las soluciones más utilizadas en tableros eléctricos, PLCs, sistemas de automatización industrial y aplicaciones donde se requiere conmutación confiable, rápida y segura.
Principio de funcionamiento electromecánico
El relé opera mediante una bobina que, al ser energizada, acciona un conjunto de contactos internos. Estos contactos pueden cambiar entre estados abiertos y cerrados, permitiendo la conmutación de señales eléctricas sin interacción directa entre los circuitos.
El proceso consiste en tres etapas:
- Energización de la bobina (AC o DC según el modelo)
- Atractivo del núcleo móvil por campo magnético
- Cambio de estado de los contactos (ON/OFF)
Este principio garantiza una separación segura entre el circuito de control y el de potencia, reduciendo riesgos de ruido eléctrico, interferencias o fallos.
Tipos de contactos: SPDT y DPDT
Los relés de interfaz modular están disponibles en dos configuraciones principales:
- SPDT (Single Pole Double Throw – un polo, doble tiro)
- Permite una señal NO/NC.
- Ideal para conmutaciones simples o señales de bajo nivel.
- DPDT (Double Pole Double Throw – doble polo, doble tiro)
- Posee dos circuitos independientes que cambian simultáneamente.
- Permite conmutar dos señales separadas a la vez.
- Ampliamente utilizado en procesos industriales con redundancia o control dual.
Características técnicas del relé enchufable
Los relés de interfaz modular se diseñan para ofrecer máxima durabilidad, seguridad y compatibilidad con diversas aplicaciones. Las características del relé descrito son las siguientes:
Especificaciones eléctricas
- Voltaje de bobina: versiones disponibles en AC o DC
- Tipo de relé: enchufable modular
- Frecuencia nominal: 50/60 Hz para versiones AC
- Tipos de contacto: SPDT o DPDT
- Función eléctrica: conmutación mediante activación de bobina
Materiales, montaje y protección
- Montaje: base enchufable modular
- Aislamiento: separación eléctrica entre circuito de mando y potencia
- Encapsulado: termoplástico autoextinguible
- Temperatura de operación: -20 °C a +70 °C
- Grado de protección: IP20 (según la base utilizada)
Gracias a estos materiales y rangos, el relé es adecuado para entornos industriales, tableros de control, gabinetes eléctricos y áreas con exigencias térmicas moderadas.
Accesorios compatibles
Estos relés permiten una completa modularidad al integrar accesorios diseñados para facilitar la instalación y el mantenimiento:
- Bases enchufables modulares
- Puentes de interconexión para distribución eficiente
- Etiquetas de identificación para señalización y seguridad
- Clips de retención y extracción rápida
Estos accesorios reducen tiempos de montaje y simplifican la gestión en tableros eléctricos.
Ventajas del relé de interfaz modular
El uso de relés modulares ofrece beneficios clave para integradores, tableristas e ingenieros de automatización:
- Disponibilidad en versiones AC y DC
- Elección entre contactos SPDT o DPDT
- Instalación rápida gracias al diseño enchufable
- Alto aislamiento eléctrico y seguridad
- Reducción de tiempos de cableado
- Fácil mantenimiento y reposición
- Alta confiabilidad en entornos industriales
- Versatilidad para integración con PLCs y sistemas de control
Estas ventajas lo convierten en un componente indispensable en aplicaciones de automatización moderna.

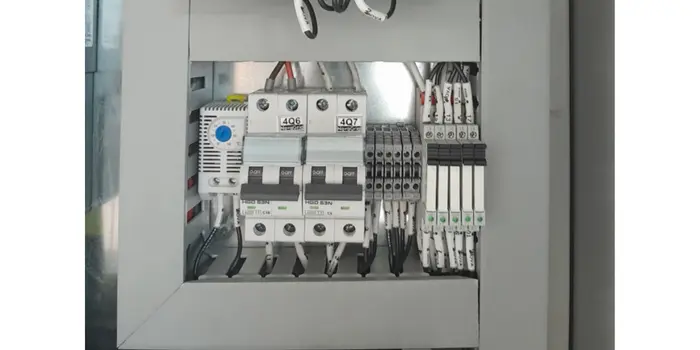

Aplicaciones en la industria y la automatización
Los relés de interfaz modular tienen una amplia gama de usos en sistemas eléctricos e industriales. Entre sus aplicaciones principales destacan:
- Automatización y control industrial: Utilizados para vincular señales entre sensores, PLCs y actuadores.
- Tableros eléctricos y de distribución: Facilitan la separación entre señales y la conmutación segura de cargas.
- Sistemas de protección y señalización: Su función de aislamiento asegura la integridad de circuitos críticos.
- Interfaz entre PLC y dispositivos de campo: Previenen daños en salidas electrónicas y evitan interferencias.
- Control de bombas, válvulas, contactores y actuadores: Perfectos para procesos automáticos con múltiples etapas.
Comparativa entre relé SPDT y DPDT
| Característica | SPDT | DPDT |
| Número de polos | 1 | 2 |
| Número de tiros | 2 | 2 |
| Contactos por operación | 1 circuito | 2 circuitos |
| Complejidad | Baja | Media/Alta |
| Uso típico | Señales simples | Control dual y redundante |
Cómo seleccionar el relé de interfaz adecuado
Para elegir correctamente un relé modular, considera los siguientes criterios:
- Tipo de señal que se desea conmutar (simple o doble)
- Voltaje de la bobina (AC o DC según la lógica de control)
- Cantidad de contactos necesarios (SPDT o DPDT)
- Condiciones ambientales (temperatura y espacio en tablero)
- Grado de aislamiento requerido
- Compatibilidad con bases enchufables existentes
Conclusión
El relé de interfaz modular es un componente esencial en el control eléctrico industrial gracias a su confiabilidad, modularidad, aislamiento seguro y facilidad de integración en sistemas de automatización. Su capacidad para adaptarse a cargas, señales y procesos lo convierte en la solución ideal para tableros eléctricos, PLCs y sistemas de control modernos.
Cada tablero y cada proceso requieren una solución distinta. Hablemos y te ayudamos a elegir el relé de interfaz ideal para tu proyecto.
PREGUNTAS FRECUENTES (FAQ)
- ¿Para qué sirve un relé de interfaz modular?
Permite conmutar circuitos eléctricos aislando el control de la potencia, ideal para PLC y automatización. - ¿Qué diferencia un relé SPDT de un DPDT?
El SPDT conmuta un solo circuito; el DPDT permite conmutar dos circuitos independientes. - ¿Cuál es la ventaja de que sea enchufable?
Facilita mantenimiento, reemplazo y reduces tiempos de instalación sin recablear. - ¿Los relés modulares funcionan con AC y DC?
Sí, existen versiones diseñadas para ambos tipos de voltaje. - ¿En qué aplicaciones industriales se usan más?
En tableros eléctricos, control de bombas, PLC, automatización, señalización y protección.
