¿Por qué la elección de una HMI industrial impacta el desempeño del sistema?
En el entorno de la automatización industrial, la eficiencia de un sistema no solo depende del controlador o PLC, sino también de la interfaz con el operador. Elegir la pantalla correcta mitiga paradas no programadas, optimiza los tiempos de respuesta en planta y reduce el costo total de propiedad (TCO) de la maquinaria.
Una HMI correctamente seleccionada facilita la interacción entre el operador y el proceso, mejora la visualización de la información crítica y contribuye a una operación más eficiente y segura
¿Qué es una pantalla HMI y cuál es su función en la automatización industrial?
Una HMI industrial (Human-Machine Interface) es el componente que permite la interacción centralizada entre los operadores y los sistemas de control o PLC. Más allá de un monitor de visualización, funciona como un nodo periférico (Edge) que procesa alarmas, gestiona recetas, almacena históricos y facilita la convergencia entre las tecnologías de operación (OT) y de la información (IT).

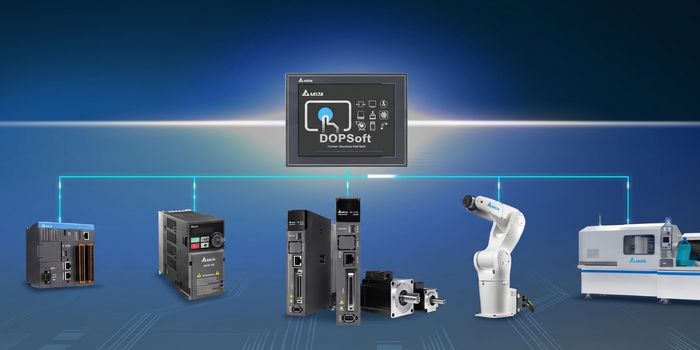

Cómo funciona la comunicación entre la HMI para PLC y los actuadores
Comprender el intercambio de información entre la HMI y el PLC es clave para diseñar sistemas de automatización eficientes que garanticen operaciones confiables y una monitorización precisa. El núcleo de este sistema radica en el mapeo de variables (tags), que permite a la interfaz interactuar con los registros del controlador mediante dos ciclos continuos:
Ciclo de lectura:
La HMI interroga constantemente al PLC para consultar el estado de las entradas, salidas físicas, alarmas y marcas internas. Este ciclo traslada los datos de los sensores y actuadores a la pantalla en tiempo real, actualizando los gráficos para reflejar lo que ocurre en la planta
Ciclo de escritura:
Cuando el operador interactúa con la pantalla (por ejemplo, ajustando un setpoint o pulsando un botón virtual), la HMI escribe ese nuevo valor en el registro de memoria asignado dentro del PLC de forma inmediata. El controlador procesa esta nueva instrucción y envía la señal al actuador correspondiente
Clasificación de las interfaces según su tecnología de hardware
Las arquitecturas de hardware se dividen principalmente en tres categorías comerciales según el nivel de criticidad del entorno:

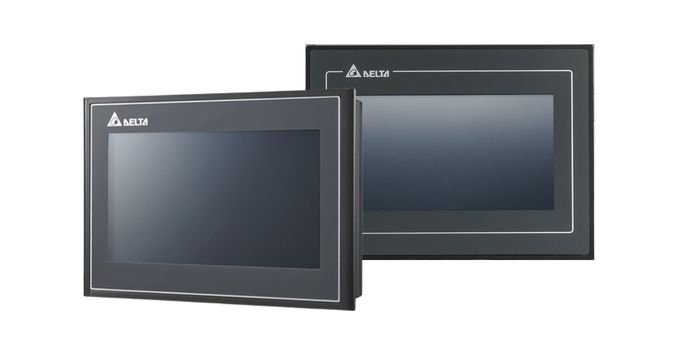

HMI basadas en panel dedicado (Keypad y Táctil)
Terminales empotrables con sistemas operativos en tiempo real (RTOS) de alta estabilidad y bajo riesgo de malware. Marcas como DELTA lideran este segmento con pantallas táctiles resistivas de alta durabilidad que operan bajo condiciones severas de polvo y ruido electromagnético.
PC Industriales (iPC)
Computadoras robustecidas que ejecutan entornos de visualización avanzados sobre Windows IoT o Linux. Se utilizan cuando el proceso requiere bases de datos locales complejas (SQL) o integración directa con sistemas ERP de planta.
HMI industrial vs. SCADA: principales diferencias
Es frecuente confundir el alcance de una pantalla local con un sistema de control supervisado (SCADA). Aunque ambas soluciones permiten visualizar y controlar procesos, su alcance, arquitectura y funciones son diferentes.
| Característica Técnica | Pantalla HMI | SCADA o Software de supervisión (uso con IPC o PC) |
| Ubicación operativa | Pie de máquina – Tablero local | Sala de control centralizada |
| Capacidad de almacenamiento | Limitada (Memorias Flash / SD para históricos cortos) | Masiva (Servidores de bases de datos dedicados) |
| Autonomía del hardware | Independiente del sistema operativo de red | Dependiente de servidores, licencias y redes LAN |
| Gestión de nodos | Controla un Gabinete de control o de máquinas individuales | Supervisa múltiples líneas de producción y subestaciones |
| Costo de licenciamiento | Generalmente incluido con el hardware de marcas como DELTA | Licenciamiento por volumen de Tags y clientes de red |
Factores técnicos clave para la selección de hardware en proyectos
Una vez identificada la tecnología de HMI más adecuada para la aplicación, es fundamental evaluar las especificaciones técnicas del equipo en función de las condiciones reales de operación. Una selección adecuada del hardware contribuye a garantizar la continuidad operativa, optimizar el desempeño del sistema y facilitar las labores de mantenimiento a largo plazo.

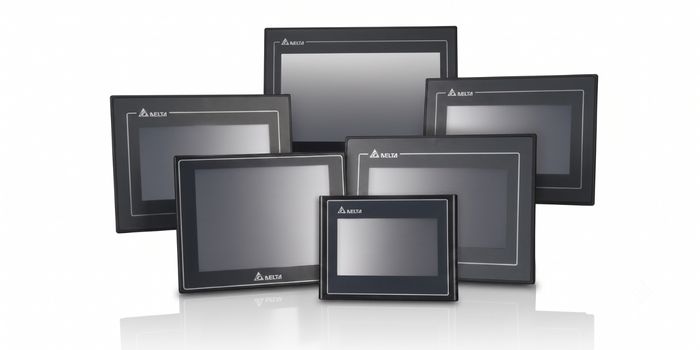

Tamaño y resolución de pantalla:
Dimensiones comunes desde 4.3 hasta 15 pulgadas. La resolución (WVGA, SVGA) debe elegirse según la densidad de variables y gráficos requeridos en la navegación.
Grado de protección IP:
El panel frontal debe contar como mínimo con certificación IP65 o IP66 para resistir chorros de agua, humedad condensada y partículas conductoras en entornos de manufactura.
Condiciones ambientales de operación:
Es importante verificar el rango de temperatura de trabajo (típicamente entre 0 °C y 50 °C) y la resistencia a vibraciones mecánicas continuas, de acuerdo con las normas IEC aplicables al entorno de instalación.
Alimentación y protecciones eléctricas:
Compatibilidad estándar con fuentes de alimentación de 24 VDC y aislamiento galvánico integrado en los puertos serie para prevenir bucles de tierra.
Conectividad y protocolos de comunicación requeridos en la industria
La compatibilidad de red es el filtro determinante en cualquier proceso de ingeniería. Una interfaz aislada pierde su propósito; por lo tanto, el hardware seleccionado debe hablar los mismos lenguajes nativos de los PLC´s instalados o heredados (Legacy).
La disponibilidad de múltiples protocolos facilita la integración de equipos de diferentes fabricantes y simplifica la modernización de instalaciones industriales sin reemplazar toda la infraestructura de automatización
Puertos serie tradicionales
Los puertos RS-232, RS-422 y RS-485 siguen siendo indispensables para la comunicación con PLCs antiguos, controladores de temperatura y variadores de frecuencia. El protocolo maestro-esclavo Modbus RTU continúa siendo el estándar de interoperabilidad universal en este apartado.
Redes Ethernet industriales
La inclusión de puertos Ethernet RJ-45 es obligatoria para la integración con sistemas modernos. Esto permite la implementación de protocolos como Modbus TCP, EtherNet/IP, Profinet y la comunicación embebida para arquitecturas de IoT mediante OPC UA o MQTT. Las soluciones de DELTA, por ejemplo, facilitan esta convergencia sin requerir gateways adicionales en el tablero eléctrico.
Criterios de diseño de software y experiencia de usuario (UX)
El éxito de una selección HMI no se limita a la compra del hardware; las capacidades del entorno de desarrollo de software definen el tiempo de ingeniería invertido en el proyecto. Un software de programación eficiente permite crear interfaces intuitivas que reducen el error humano.
Librerías gráficas y herramientas de simulación
Al evaluar la plataforma de desarrollo, es fundamental comprobar que disponga de librerías de objetos gráficos predefinidos (válvulas, motores, tanques) y herramientas avanzadas de simulación offline y online. Esto último permite testear la lógica de las pantallas y la comunicación con el PLC de forma virtual antes de realizar la instalación física en campo, disminuyendo notablemente los tiempos de comisionamiento.
Gestión de usuarios y seguridad
También es importante comprobar que la plataforma permita configurar diferentes perfiles de usuario (Operador, Técnico y Administrador), así como gestionar de forma segura recetas de producción y registros de auditoría (Audit Trails) para cumplir con los requisitos de trazabilidad industrial.
Aplicaciones de una HMI industrial en diferentes sectores
Cada sector productivo demanda características particulares del hardware de visualización, lo que orienta los criterios de selección hacia atributos específicos.
Industria de alimentos y bebidas:
En esta industria se requieren pantallas con frentes de acero inoxidable, certificaciones higiénicas y superficies resistentes a procesos de lavado con agentes químicos a alta presión (CIP). Además, el diseño debe evitar ranuras o zonas donde puedan acumularse residuos o bacterias.
Infraestructura y energía:
En subestaciones eléctricas y redes de distribución de agua se priorizan pantallas con alta legibilidad bajo luz solar directa y compatibilidad con protocolos específicos como DNP3 o IEC 60870-5-104.
Otras industrias y OEM (Fabricantes de maquinaria):
Buscan interfaces compactas de excelente relación costo-beneficio, alta velocidad de procesamiento de gráficos y la posibilidad de personalizar el firmware o la estética exterior con la marca del fabricante.

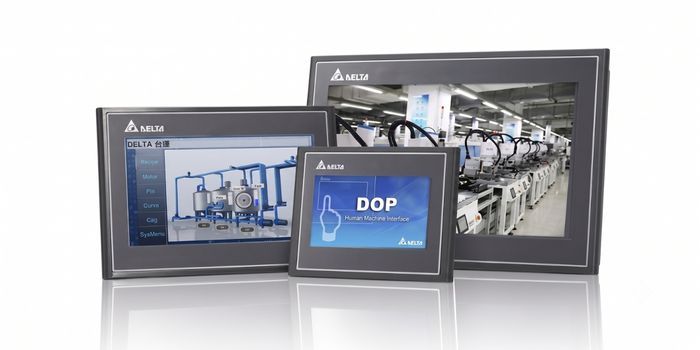

Cómo asegurar la compatibilidad e integración con soluciones DELTA
Para garantizar una arquitectura robusta y sin fallas de comunicación, se recomienda seleccionar plataformas de visualización que cuenten con drivers de comunicación nativos. La línea de pantallas HMI de DELTA destaca en el mercado industrial debido a su total compatibilidad con una amplia variedad de controladores lógicos programables de múltiples marcas, eliminando la necesidad de adquirir convertidores de protocolo externos.
Al diseñar un sistema basado en estas tecnologías, la integración se simplifica mediante el uso de herramientas de configuración unificadas. Esto permite importar directamente la base de datos de variables desde el entorno de programación del PLC hacia el software de diseño de la interfaz. De este modo, se reducen las horas de ingeniería, se evitan errores manuales de direccionamiento y se asegura una puesta en marcha ágil tanto en proyectos de actualización de maquinaria como en nuevas instalaciones de automatización.
Optimiza tus procesos con la HMI industrial adecuada
¿Estás diseñando tu próximo tablero de control o necesitas actualizar la interfaz de una línea de producción existente? Nuestro equipo de ingenieros está listo para asesorarte en la selección técnica del modelo exacto de HMI industrial que demanda tu aplicación.
Preguntas frecuentes
¿Cuál es la diferencia entre una pantalla táctil resistiva y una capacitiva en la industria?
Las pantallas resistivas responden a la presión física, lo que permite operarlas con guantes industriales de seguridad, herramientas o en entornos con presencia de agua y suciedad en la superficie. Las pantallas capacitivas detectan las propiedades eléctricas de los dedos, ofrecen una claridad óptica superior y soportan gestos multitáctiles, pero son más sensibles a activaciones falsas provocadas por humedad o ruido electromagnético ambiental.
¿Cómo elijo el tamaño correcto de una HMI industrial para mi tablero?
La selección del tamaño depende de la distancia típica de operación y de la cantidad de variables críticas que se deban monitorear simultáneamente en una sola vista. Para tableros locales a pie de máquina con pocos mandos, las pantallas de 4.3 a 7 pulgadas son ideales. Para diagramas de proceso complejos (P&ID) o supervisión de líneas completas de empaque, se recomiendan formatos de 10 pulgadas en adelante.
¿Qué distancia máxima de cableado se permite para comunicar una HMI por puerto serie?
Si se utiliza el estándar RS-232, la distancia máxima recomendada es de 15 metros debido a su susceptibilidad al ruido eléctrico. Si se implementa una red RS-485 bifilar con topología de bus de campo y cables de par trenzado apantallado, la distancia operativa puede extenderse de forma segura hasta los 1200 metros, respetando las resistencias de terminación de línea correspondientes.
¿Se puede controlar una HMI industrial de manera remota?
Sí. La mayoría de pantallas industriales modernas de gama media y alta que incorporan puerto Ethernet admiten servidores VNC (Virtual Network Computing) o servidores web embebidos. Esto permite a los ingenieros de mantenimiento e integradores visualizar y operar la interfaz de forma remota desde computadoras, tablets o smartphones conectados a la red local segura o mediante una VPN.
