Por qué los terminales de compresión importan en instalaciones industriales
En instalaciones eléctricas industriales y comerciales la calidad de la conexión eléctrica es tan importante como la selección de cables y protecciones. Un contacto mal realizado aumenta la resistencia, genera calentamientos locales y puede derivar en fallas costosas o riesgos de seguridad. Los terminales de compresión ofrecen una solución robusta y repetible para unir conductores, mejorar la conductividad y asegurar durabilidad mecánica en entornos exigentes.
Los terminales VCP han sido diseñados pensando en aplicaciones industriales: ofrecen alta conductividad, resistencia a la corrosión y distintas configuraciones (barril corto, barril largo y tubos de empalme) para adaptarse a todo tipo de proyectos. A continuación, explicamos cada familia, sus características y cómo elegir la opción correcta según la aplicación.
Tipos de terminales de compresión VCP

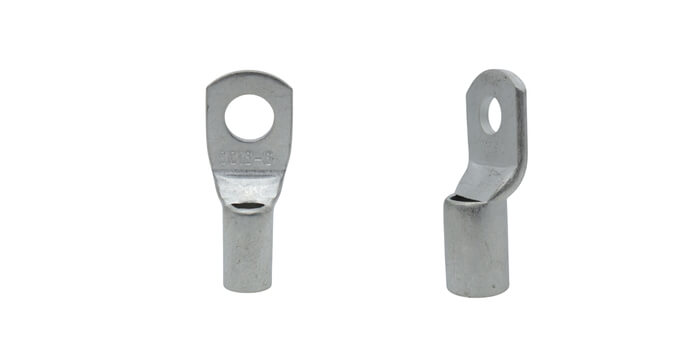

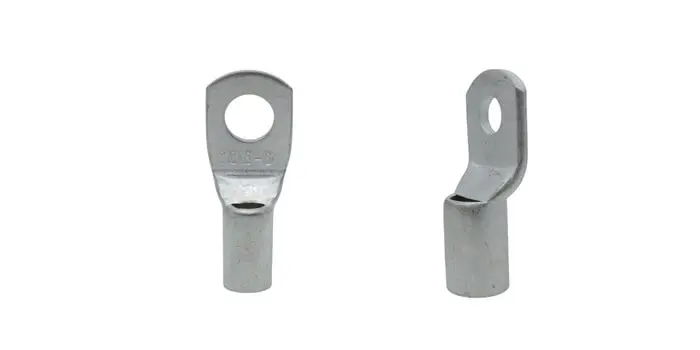

Terminales de barril corto
Los terminales de barril corto se caracterizan por un diseño compacto que facilita su uso en espacios reducidos. Están fabricados en cobre estañado y, según el documento original, muchos modelos incluyen ventana de inspección para verificar que el conductor llegue hasta el tope y que la compresión fue correcta. Esa ventana también ayuda a eliminar vacíos y optimizar puntos de contacto durante el ponchado.
Características clave (barril corto):
- Diseño compacto, ideal para cajas y paneles con espacio limitado.
- Ventana de inspección para control visual del ponchado.
- Buena conductividad por contacto directo con la mayor superficie posible del conductor.
- Presentación desde calibre 16–14 AWG hasta 1000 KCM (según modelo).
- Resistencia a la corrosión por baño de estañado.
Aplicaciones típicas:
- Paneles de distribución.
- Instalaciones de iluminación y señalización.
- Sistemas de control y automatización.
- Conexiones de sensores y actuadores.
- Sistemas de seguridad y vigilancia.
La ventaja principal de los terminales de barril corto es su facilidad de instalación cuando hay limitación de espacio sin sacrificar la conductividad

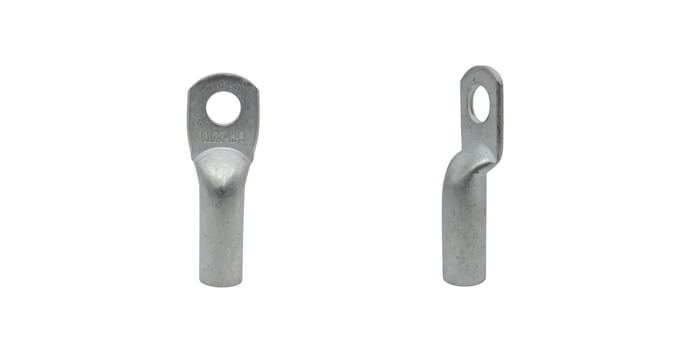

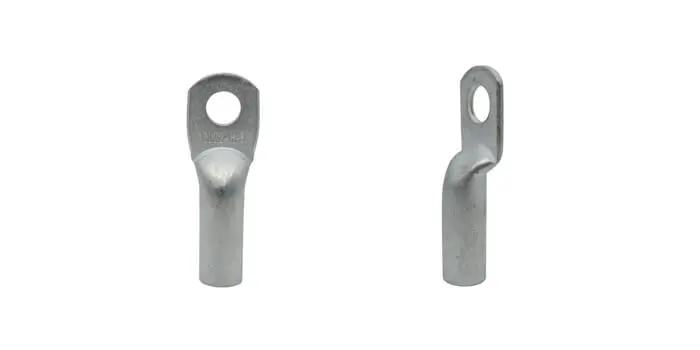

Terminales de barril largo
Los terminales de barril largo proporcionan una mayor superficie de contacto entre conductor y terminal, lo que reduce pérdidas por resistencia y mejora la distribución de presión durante la compresión. Esto los hace especialmente adecuados para conexiones que deban soportar vibraciones, movimientos mecánicos o corrientes elevadas.
Características clave (barril largo):
- Mayor longitud de barril para más puntos de contacto.
- Alta resistencia mecánica y durabilidad.
- Presentación desde calibre 6 AWG hasta 500 KCM (según referencias del portafolio).
- Cobre estañado para mejor conductividad y protección contra corrosión.
Aplicaciones típicas:
- Subestaciones y centrales de energía.
- Instalaciones de distribución en edificios e industrias.
- Sistemas de alimentación para equipos industriales pesados.
- Sistemas de tracción y alimentación de motores.
- Iluminación pública y señalización con grandes conductores.
El barril largo es la opción preferida cuando la prioridad es reducir pérdidas y garantizar una unión mecánica extremadamente robusta.

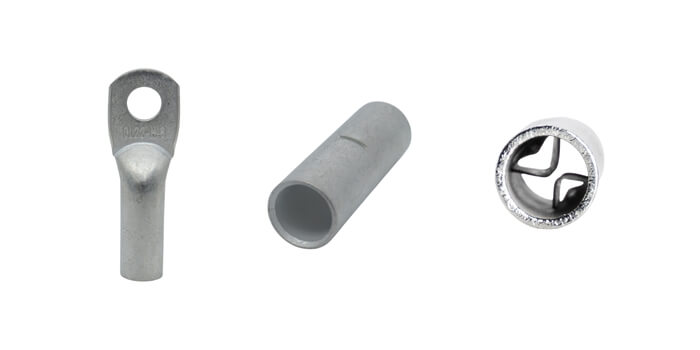

Tubos de empalme (conectores de empalme)
Los tubos de empalme o conectores de empalme permiten unir permanentemente dos conductores del mismo calibre, manteniendo integridad eléctrica y mecánica. Fabricados normalmente en cobre estañado, están pensados para empalmes confiables en instalaciones industriales y comerciales.
Características clave (tubos de empalme):
- Material: cobre estañado.
- Presentaciones desde calibre 16–14 AWG hasta 800 KCM.
- Conexión permanente tras compresión; alta conductividad.
- Diseñados para minimizar caída de tensión en la unión.
Aplicaciones típicas:
- Unión de cables en distribución de energía.
- Reparación y mantenimiento.
- Conexiones en sistemas de control y automatización.
- Instalaciones con necesidad de empalmes permanentes y seguros.
Características técnicas y materiales
Los terminales de compresión VCP destacan por una serie de atributos técnicos que deben considerarse al elegirlos:
- Material conductor: cobre estañado para mejorar la conductividad y resistencia a la corrosión.
- Ventana de inspección: en modelos de barril corto facilita verificar la inserción correcta del conductor.
- Rango de calibres: amplia cobertura desde calibres pequeños (16–14 AWG) hasta grandes secciones (hundreds KCM), según la serie.
- Compatibilidad mecánica: diseño del barril adaptado a las herramientas de ponchado estándar.
- Protección y acabado: recubrimientos que facilitan la vida útil en ambientes agresivos.
- Opciones de presentación: terminales aislados o desnudos según la aplicación y la protección requerida.
Aplicaciones típicas por tipo y calibre
A la hora de especificar un terminal conviene mapear claramente la aplicación, la corriente nominal y el espacio físico disponible:
- Pequeñas señales y control (AWG 16–14): barril corto sin aislamiento, usado en paneles de control y electrónica industrial.
- Distribución en tableros (AWG 12–4 / 6–2): barril corto o largo según el espacio; preferir barril largo si hay vibraciones.
- Grandes alimentaciones (KCM): barril largo o tubos de empalme según sea empalme o conexión a bornes de gran tamaño.
- Uso en exteriores o ambientes corrosivos: seleccionar terminales con tratamiento anticorrosivo y, si es necesario, aislados.
Cómo elegir el terminal de compresión adecuado
| Criterio | Recomendación |
| Tipo de carga | Luz, motores, tomas, sensores, etc. |
| Número de puntos de contacto | Determina si se requiere mayor superficie de barril o múltiples terminales. |
| Calibre del conductor | Seleccionar el rango compatible (16–14 AWG hasta 1000 KCM según aplicación). |
| Estilo estético y modularidad | Elegir entre terminales aislados / desnudos según el acabado del panel. |
| Tipo de aplicación | Residencial, comercial, industrial, subestación; interior o exterior. |
| Certificación y garantía | Preferir productos con respaldo técnico y certificaciones del fabricante. |
Usar esta tabla como checklist simplifica la selección y reduce riesgos de dimensionamiento erróneo en obra.
Ventajas técnicas de los terminales VCP frente a otras soluciones
- Mayor área de contacto: reduce la resistencia de unión y minimiza calentamiento.
- Calidad de materiales: cobre estañado garantiza conductividad y vida útil.
- Variedad de formatos: barril corto para espacios reducidos, barril largo para mayor robustez, tubos para empalmes permanentes.
- Control visual de calidad: ventanas de inspección que permiten verificar el correcto ponchado.
- Compatibilidad con herramientas de compresión estándar: facilita trabajo de campo y mantenimiento.
Frente a empalmes realizados con soldadura o empalmes mecánicos mal ejecutados, los terminales de compresión ofrecen repetibilidad, seguridad y cumplimiento normativo.
Buenas prácticas de instalación y seguridad
Para lograr conexiones duraderas y seguras sigue estas recomendaciones probadas:
- Herramienta de compresión adecuada: use matrices y ponchadoras específicas según el calibre y tipo de terminal.
- Verificación visual: en modelos con ventana comprobar que el conductor llega al tope.
- Limpieza del conductor: pelar y eliminar óxidos antes del ponchado para asegurar buen contacto.
- Evitar sobrante de conductor: no doblar o dejar hilos sueltos que puedan causar cortocircuitos.
- Aislamiento y protección: en puntos accesibles, utilice terminales aislados o cubiertas termo retráctiles.
- Revisión de apriete y continuidad: comprobar con multímetro después de la instalación y previo a la puesta en tensión.
- Mantenimiento: revisar aprietes y posibles signos de calentamiento en mantenimientos periódicos.
Estas prácticas reducen fallas y garantizan seguridad en instalaciones críticas.
Casos de uso y recomendaciones para proyectos industriales
En proyectos de media y gran escala (subestaciones, plantas, centros de datos, iluminación pública) recomendamos:
- Estudiar la vibración mecánica: en equipos con vibración utilizar barril largo.
- Estandarizar terminales por sección: reducir tipos instalados simplifica logística y repuestos.
- Implementar pruebas de termografía: tras la puesta en servicio para detectar puntos calientes.
- Planificar stock de repuestos: especialmente para calibres grandes y terminales de uso frecuente.
- Considerar tubería y canalización: para facilitar accesos futuros y mantenimiento.
Los terminales VCP cubren un amplio rango y facilitan la estandarización en obra.
Dónde adquirir y soporte técnico
VCP dispone de una gama completa de terminales de compresión y ofrece soporte técnico para su selección. Para asesoría técnica y cotizaciones, contacta con el distribuidor o representante VCP de tu ciudad o a través nuestro sitio web.
Los terminales de compresión (barril corto, barril largo y tubos de empalme) son componentes fundamentales para asegurar conexiones eléctricas seguras, eficientes y duraderas. Su correcta selección y aplicación evita problemas de resistencia, puntos calientes y fallas operativas que implican costos y riesgos.
Si necesitas asistencia para elegir el terminal adecuado para tu proyecto, o quieres conocer el portafolio completo de terminales VCP y sus referencias, solicita asesoría técnica especializada.
Contáctanos para recibir cotización y soporte técnico en selección e instalación.
Preguntas frecuentes (FAQ)
- ¿Qué diferencia hay entre barril corto y barril largo?
Barril corto es compacto y adecuado para espacios reducidos; barril largo ofrece mayor superficie de contacto y resistencia mecánica. - ¿Puedo usar tubos de empalme en exterior?
Sí, siempre que el tubo tenga acabado anticorrosivo y la unión esté protegida contra humedad. - ¿Cómo sé si el conductor llega correctamente al terminal?
En los terminales con ventana de inspección puedes verificar visualmente que el conductor llega al tope antes de comprimir. - ¿Qué herramientas necesito para el ponchado?
Ponchadoras manuales o hidráulicas con matrices compatibles al calibre del terminal. - ¿Qué ventajas tienen los terminales de compresión frente a empalmes soldados?
Repetibilidad, menor riesgo por calor en el conductor, y más seguridad mecánica y eléctrica en instalaciones modernas. - ¿Los terminales VCP requieren mantenimiento frecuente?
No; con una instalación correcta y revisiones periódicas (apriete y termografía) su vida útil es prolongada.
