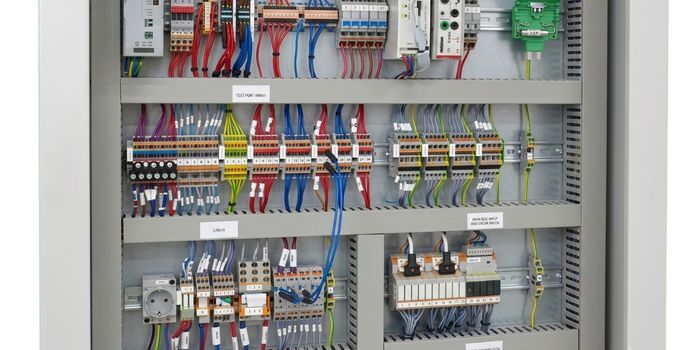

El desafío del conexionado tradicional en tableros eléctricos
El diseño de tableros eléctricos e industriales modernos exige soluciones que equilibren la máxima seguridad operativa con la reducción de costos de manufactura. Tradicionalmente, los sistemas de conexión por tornillo han dominado el mercado global. Sin embargo, presentan limitaciones críticas en entornos de alta vibración y demandan tiempos de instalación prolongados que afectan los cronogramas finales de los proyectos.
En sectores de misión crítica como la automatización industrial, la energía y la seguridad electrónica, los fallos por torque inadecuado o aflojamiento paulatino representan paradas de planta costosas. Ante este escenario, la ingeniería de componentes ha evolucionado hacia sistemas de resorte directo que eliminan por completo el factor del error humano en el ajuste técnico.
Las borneras Push In de Cabur surgen como la respuesta tecnológica avanzada a esta problemática. Su diseño transforma radicalmente la eficiencia en el taller de armado y garantiza la continuidad del servicio en las condiciones más exigentes de la industria actual.
¿Qué es la tecnología de borneras Push In de Cabur?
Una bornera de conexión es un componente modular diseñado para la unión segura y ordenada de conductores eléctricos dentro de un armario de control o distribución. La variante Push In representa la evolución directa de los bornes de paso tradicionales, sustituyendo el clásico tornillo de sujeción por un sistema de resorte de acero inoxidable de alta elasticidad.
La marca italiana Cabur ha perfeccionado este diseño en sus líneas de bloques de terminales. Para su fabricación, emplea cuerpos aislantes de poliamida autoextinguible (clase UL94-V0) y aleaciones de cobre de alta conductividad con un recubrimiento galvánico de ingeniería para los elementos de contacto físico.
Este diseño modular permite el montaje directo sobre riel DIN (frecuentemente perfil de 35 mm). De este modo, se facilitan las configuraciones de alta densidad de cableado en espacios sumamente reducidos sin comprometer el aislamiento dieléctrico ni la capacidad de conducción de corriente.

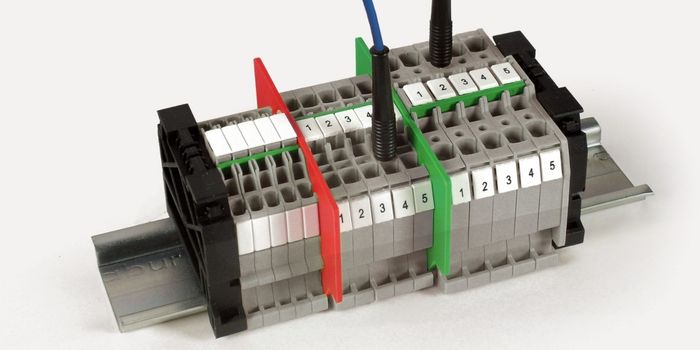

Principio de operación y mecanismo de inserción directa
El principio operativo de las borneras Push In se basa en la tecnología de resorte de inserción directa (direct push-in). En este sistema, la fuerza de retención mecánica y la presión de contacto eléctrico se ejercen de forma automática e independiente del operador.
El funcionamiento técnico del sistema se desglosa en los siguientes pasos cinemáticos:
-Inserción del conductor:
El cable rígido o flexible con terminal tubular (ferrul) se introduce directamente en el punto de embornado sin necesidad de utilizar herramientas para abrir el resorte.
-Desplazamiento del resorte:
La punta del conductor empuja la lengüeta del resorte de acero inoxidable en la dirección de entrada, venciendo la resistencia elástica inicial.
-Fijación y bloqueo:
Una vez posicionado, la geometría angulada del resorte actúa como un freno mecánico contra el sentido de extracción, presionando el conductor firmemente contra la barra de bus de cobre.
-Desconexión segura:
Para liberar el conductor flexible sin puntera o retirar cualquier cable, se introduce un destornillador estándar en el actuador (botón texturizado), lo que abre el resorte sin dañar el filamento.

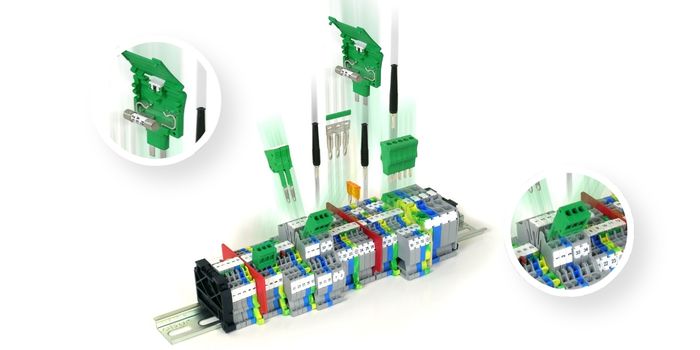

Clasificaciones y gamas en el catálogo de Cabur
Las necesidades de distribución eléctrica en un proyecto de ingeniería son diversas. Por lo que Cabur ofrece una gama estructurada de soluciones del tipo Push In adaptadas a diferentes topologías de red y niveles de señal.
Las configuraciones más comunes disponibles para la especificación técnica en planos incluyen:
-Bornes de paso estándar:
Diseñados para la continuidad de un solo circuito eléctrico, disponibles en secciones transversales nominales desde 1.5 mm² hasta 16 mm².
-Bornes de conexión a tierra (PE):
Identificados por el código de color normativo verde-amarillo, establecen un contacto mecánico y eléctrico directo con el riel DIN a través de un pie metálico de puesta a tierra.
-Bornes multinivel (Dos y tres pisos):
Soluciones de alta densidad que duplican o triplican la cantidad de conexiones en el mismo ancho de módulo, ideales para el cableado de sensores y actuadores.
-Bornes portafusibles y seccionables:
Incorporan portafusibles integrados o palancas de desconexión por cuchilla para el aislamiento seguro de lazos de control e instrumentación.
Comparativa técnica: conexión por tornillo vs. conexión rápida Push In
Para realizar la justificación técnica de un proyecto hacia las tecnologías de conexión rápida, los ingenieros deben evaluar las diferencias operativas y de rendimiento a largo plazo entre los sistemas tradicionales y los de resorte directo.
| Parámetro Técnico | Sistema de Conexión por Tornillo | Sistema Push In de Cabur |
| Tiempo de instalación por punto | Alto (requiere posicionar, roscar y dar torque) | Mínimo (inserción directa en un solo paso) |
| Herramientas requeridas | Destornillador dinamométrico calibrado | Ninguna para conductores rígidos o con terminal |
| Resistencia a vibraciones mecánicas | Limitada (tiende al aflojamiento bajo fatiga) | Excelente (el resorte compensa la relajación) |
| Mantenimiento preventivo | Reajuste periódico de torque obligatorio | Libre de mantenimiento durante su vida útil |
| Superficie de contacto constante | Dependiente del torque aplicado por el operario | Autorregulada por la fuerza geométrica del resorte |
La adopción definitiva de la tecnología Push In reduce el tiempo total de cableado hasta en un 70% en comparación con los bornes de tornillo clásicos, impactando directamente en la rentabilidad de la fabricación de tableros.
Factores técnicos clave para la especificación de bornes
Al integrar componentes en un plano eléctrico o listado de materiales (BOM), el departamento de ingeniería no debe limitarse únicamente a evaluar la sección del cable. Existen variables eléctricas, mecánicas y ambientales críticas que determinan la viabilidad del borne en campo.
-Corriente nominal ($I_n$) y tensión de aislamiento ($U_i$):
Los bloques de terminales Cabur están especificados bajo rigurosas normas IEC 60947-7-1, alcanzando tensiones nominales de hasta 1000 V AC/DC y corrientes proporcionales al área de la barra conductora.
-Tensión soportada a los impulsos ($U_{imp}$):
Define la capacidad del cuerpo de poliamida para resistir sobretensiones transitorias severas (por ejemplo, 8 kV), garantizando que no ocurran arcos eléctricos entre bornes adyacentes.
-Resistencia a la vibración y choque:
Ensayados según la norma EN 61373 para aplicaciones ferroviarias e industriales pesadas, demostrando que la presión constante del resorte evita microdesconexiones.
-Resistencia al fuego y opacidad de humos:
Los materiales plásticos seleccionados por Cabur cumplen con certificaciones internacionales estrictas, asegurando propiedades autoextinguibles en caso de cortocircuitos térmicos.
Criterios de selección de borneras Push In para entornos industriales
La elección del modelo exacto de borneras Push In debe responder a un análisis riguroso de las condiciones operativas finales del tablero y el tipo de canalización del proyecto.
En primer lugar, determine la sección y naturaleza del conductor: si se emplean cables flexibles sin terminal, se debe prever el uso del actuador frontal para la inserción. En cambio, para cables rígidos o hilos con ferrul preaislado, el beneficio de la conexión rápida se aprovecha al máximo mediante inserción directa.
En segundo lugar, evalúe el espacio físico disponible en el riel DIN. Si el espacio en planta del gabinete es crítico, la especificación de bornes multinivel de Cabur mitiga la necesidad de sobredimensionar la envolvente, reduciendo costos logísticos y de espacio en salas de control.
Finalmente, verifique las aprobaciones internacionales requeridas si el tablero está destinado a la exportación, asegurando que los componentes cuenten con marcas UL para Norteamérica y marcado CE/ATEX para aplicaciones en la Unión Europea o atmósferas explosivas.
Aplicaciones críticas en los sectores eléctrico e industrial
La versatilidad de las soluciones de conexión de Cabur permite su despliegue en múltiples verticales tecnológicas donde la confiabilidad de la señal y la potencia es innegociable.
-Sistemas de automatización y PLC:
Conexión de señales de entrada y salida (I/O) procedentes de sensores de campo, variadores de frecuencia y relés auxiliares.
-Distribución de energía y subestaciones:
Tableros de servicios auxiliares en corriente continua y alternativa que demandan alta resistencia a transitorios de tensión.
-Industria de procesos e infraestructura:
Plantas químicas, de tratamiento de agua y minería donde las vibraciones mecánicas de bombas y motores fatigan las conexiones tradicionales.
-Sistemas de iluminación LED y seguridad electrónica:
Centralización de bucles de detección de incendio, control de acceso y redes de CCTV que requieren un mantenimiento ágil y rápido diagnóstico.
Cómo asegurar un ensamble eficiente y libre de mantenimiento
La implementación de soluciones de conectividad avanzadas es un paso estratégico para elevar la competitividad de los fabricantes de equipo original y los diseñadores de sistemas eléctricos. Al integrar componentes que eliminan la necesidad de mantenimiento preventivo y toleran las condiciones ambientales más severas, se asegura el rendimiento de la inversión a largo plazo. La transición hacia arquitecturas de resorte directo representa el estándar moderno para la infraestructura industrial global.
¿Está evaluando implementar tecnología Push In en tu próximo proyecto?
Consulte el catálogo completo de borneras Push In de Cabur y reciba asesoría técnica especializada para seleccionar la solución más adecuada según los requerimientos de su aplicación. Nuestro equipo de especialistas está preparado para acompañarlo en el dimensionamiento y especificación de sistemas de conexión para control, potencia y automatización industrial.
Preguntas frecuentes
¿Qué es una bornera Push In y en qué se diferencia de una de resorte tradicional?
Una bornera Push In es un bloque de terminales modular que permite conectar cables rígidos o con punteras metálicas simplemente empujándolos dentro del borne, sin usar herramientas. A diferencia del borne de resorte tradicional (tipo cage clamp), el sistema Push In no requiere un destornillador para abrir el canal antes de introducir el conductor, reduciendo sustancialmente el tiempo de mano de obra.
¿Se pueden conectar cables flexibles sin terminal en las borneras Push In de Cabur?
Sí, es completamente viable. Para realizar la conexión rápida de conductores flexibles multifilares sin ferrul o puntera, basta con presionar el actuador integrado de la bornera utilizando un destornillador estándar. Esto abre de forma temporal el resorte interno de acero, permitiendo la inserción libre del cable sin riesgo de deshilachar o romper los filamentos de cobre.
¿Cómo garantiza el sistema Push In la resistencia ante vibraciones mecánicas continuas?
El mecanismo interno utiliza un resorte de acero inoxidable de alta tensión constante que ejerce una fuerza de compresión continua sobre el conductor contra la barra de bus conductora. A diferencia de los tornillos, que sufren pérdidas de torque por fenómenos de dilatación térmica y microvibraciones, el resorte compensa dinámicamente cualquier movimiento, manteniendo una presión de contacto óptima y constante en todo momento.
¿Las borneras Push In de Cabur cumplen con normativas para proyectos internacionales?
Sí, toda la gama de conectividad de Cabur está diseñada, fabricada y ensayada bajo los estándares internacionales más exigentes, incluyendo la norma IEC 60947-7-1 para bloques de terminales de cobre. Asimismo, cuentan con certificaciones UL y cULus para el mercado norteamericano, marcado CE, y opciones con certificación ATEX/IECEx para instalaciones seguras en zonas con riesgo de atmósfera explosiva.
